Blocco idraulico a 5 vie 5BDHF series

in acciaioin ghisain poliuretano

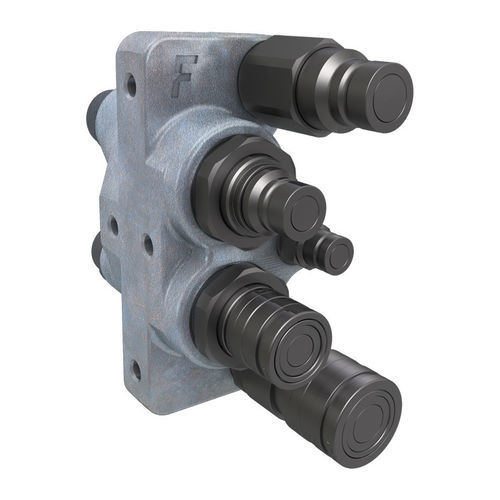

Panoramica del prodotto
I blocchi a 5 vie aumentano la versatilità della macchina raggruppando cinque accoppiamenti rapidi in un'unica fusione: due accoppiamenti 1/2", due accoppiamenti 3/4" per applicazioni ad alto flusso e un accoppiamento 3/8" per le linee di scarico. I blocchi si collegano al circuito idraulico della macchina tramite due porte di ingresso. La decompressione idraulica delle linee 1/2" avviene tramite lo stesso sistema brevettato impiegato sui blocchi ausiliari a 3 porte, mentre la decompressione delle linee 3/4" è manuale. Gli articoli elencati sono prodotti di serie disponibili senza necessità di ulteriore sviluppo progettuale o investimento in utensili di produzione.

Applicazioni

• Macchine per edilizia

Articoli (Maschio & Femmina)

• Codice: 5BDHF0812-13/34S
  Filettatura: 1-1/16"-12 UN MALE JIC
  2 x Accoppiamenti 3/4": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Portata (3/4"): 146 l/min a 0.2 MPa
  2 x Accoppiamenti 1/2": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Portata (1/2"): 69 l/min a 0.2 MPa
  L1 (Lunghezza sganciato): 222,1 mm
  L2 (Lunghezza agganciato): 202,5 mm
  Intervallo di temperatura: -25 °C a 100 °C
  Guarnizioni: NBR & PUR
  Peso: 10000 g
  Alloggiamenti: 5
  Accoppiamenti: 5
• Codice: 5BDHF0812-11/1S
  Filettatura: 1-7/16"-12 UN MALE ORFS
  2 x Accoppiamenti 3/4": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Portata (3/4"): 146 l/min a 0.2 MPa
  2 x Accoppiamenti 1/2": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Portata (1/2"): 69 l/min a 0.2 MPa
  L1 (Lunghezza sganciato): 218 mm
  L2 (Lunghezza agganciato): 202,5 mm
  Guarnizioni: NBR & PUR
  Peso: 10600 g
  Alloggiamenti: 5
  Accoppiamenti: 5

Accessori & Ricambi

• KIT 4BD-FFH06M — Acciaio — Misura: 10 mm (3/8")
• KIT 4FH08 F — Acciaio — Misura: 12,5 mm (1/2")
• KIT 4FH08 M — Acciaio — Misura: 12,5 mm (1/2")

Kit guarnizioni

• SK FFH06 — per 10 mm (3/8")
• SK FFH08 — per 12,5 mm (1/2")

Avvertenza di sicurezza
Questo prodotto può esporre a sostanze chimiche come piombo o nichel, riconosciute dallo Stato della California come causa di cancro, difetti alla nascita o altri danni riproduttivi.

Specifiche tecniche

• Materiale: Ghisa & Acciaio
• Guarnizioni: NBR & PUR
• Temperature di esercizio: -25 °C a 100 °C
• Trattamento superficiale: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Intercambiabilità serie: ISO 16028
• Tipo di valvola: Piana
• Connessione: Push to Connect
• Disconnessione: Retrattamento della ghiera
• Connessione sotto pressione: Ammessa per entrambe le metà fino alla pressione di esercizio
• Rottura / prestazioni (per dimensione dash)
  Dash 08 (12,5 mm): Pressione di esercizio 35 MPa; Portata 69 l/min a 0.2 MPa; Perdita 0,01 ml; Forza di connessione 200 N; Pressioni di scoppio Maschio / Femmina / Maschio+Femmina: 100 MPa
  Dash 12 (19 mm): Pressione di esercizio 35 MPa; Portata 146 l/min a 0.2 MPa; Perdita 0,02 ml; Forza di connessione 215 N; Pressioni di scoppio Maschio / Femmina / Maschio+Femmina: 100 MPa
