Multi-raccordo pneumatico

rapidoelettricoidraulico

Panoramica

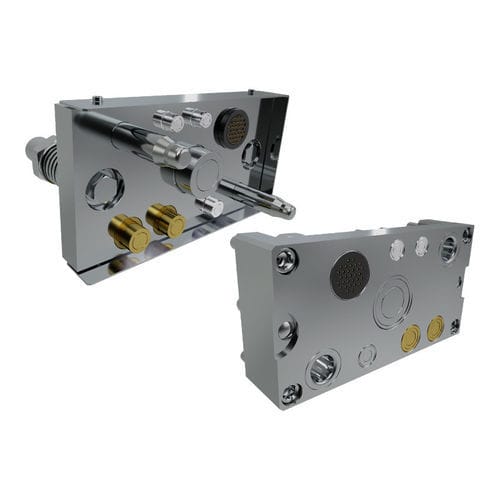

Le piastre multiconnessione consentono il collegamento di più linee idrauliche (raffreddamento, potenza) ed elettriche (potenza e/o segnale) tipiche delle applicazioni industriali e off-highway. Sono progettate per compensare disallineamenti lineari e angolari tra le due piastre e sono idonee quando il collegamento e lo scollegamento avvengono mediante azionamenti automatici (pneumatici, idraulici o elettrici).

Informazioni tecniche
Ogni prodotto deriva da combinazioni di variabili quali numero di linee, dimensioni degli accoppiamenti e tipi di connettori elettrici. Un sistema multiconnessione è composto da una piastra motrice e una piastra di alimentazione. Ciascuna piastra può essere progettata fissa o flottante secondo le specifiche del sistema. Quando sono connesse, le piastre sono soggette a forze di repulsione reciproca: conoscere la spinta di pressione consente di bilanciare le forze per garantire il corretto collegamento delle linee durante il funzionamento. Il design personalizzato adatta le piastre allo spazio di installazione disponibile.

Materiali delle piastre
I materiali più comuni sono acciaio e alluminio. I trattamenti superficiali come la nichelatura sono standard. La scelta del materiale dipende dalle sollecitazioni meccaniche e ambientali e dalla necessità di bilanciare le forze di repulsione generate da diversi fluidi.

Sistemi di allineamento
I progetti possono includere giochi e sistemi di compensazione dei disallineamenti che consentono alle piastre di assorbire l'usura e posticipare la manutenzione.

Tipi di fluidi
È possibile gestire un'ampia gamma di fluidi, dai comuni fluidi idraulici ai fluidi tecnici specifici per l'applicazione, in stato liquido o gassoso. Fornire le specifiche dei fluidi per consentire una corretta progettazione del prodotto.

Connettori elettrici
I connettori elettrici sono disponibili in configurazioni multipolari a lunga durata adatte a cicli prolungati. Connettori di potenza speciali non presenti nella gamma standard possono essere progettati su richiesta. I connettori possono essere forniti cablati, pre-cablati o senza cablaggio per collegamento in loco. Il passacavo è sempre incluso; il supporto del cablaggio è a carico del cliente.

Caratteristiche tecniche / specifiche

• Tipo di prodotto: Piastre per il collegamento e lo scollegamento rapido di più linee idrauliche ed elettriche
• Applicazioni tipiche: Industriale e off-highway
• Modalità di connessione: Manuale o automatica (compatibile con azionamenti automatici pneumatici, idraulici o elettrici)
• Composizione del sistema: Piastra motrice + piastra di alimentazione (ogni piastra può essere fissa o flottante)
• Personalizzazione: Numero di linee, dimensioni degli accoppiamenti, tipi di connettori elettrici, flottabilità delle piastre e configurazione per adattarsi allo spazio disponibile
• Compensazione dei disallineamenti: Progettate per compensare disallineamenti lineari e angolari; giochi e sistemi di compensazione disponibili per ridurre la manutenzione
• Gestione delle forze: Piastre soggette a forze di repulsione reciproca; progettazione che equilibra le forze in base alla spinta di pressione per garantire connessioni affidabili
• Materiali: Acciaio o alluminio; trattamenti superficiali (es. nichelatura) standard
• Fluidi: Supporta un'ampia gamma di liquidi e gas, inclusi fluidi tecnici specifici per l'applicazione
• Connettori elettrici: Configurazioni multipolari a lunga durata; opzioni per connettori di potenza speciali; forniti cablati, pre-cablati o senza cablaggio; passacavo incluso
