Sistema di lubrificazione aria-olio LSG.01

a fila doppiain quantità minimaa polverizzazione

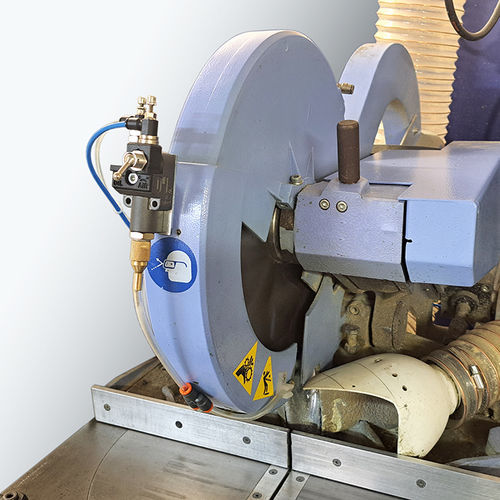

Il Lubrorefrigeratore mod. LSG.01 è un dispositivo a funzionamento pneumatico, progettato allo scopo di lubrificare e raffreddare l’utensile e pezzo in lavorazione su: Segatrici a nastro, Segatrici e Troncatrici a disco lento e veloce, e Macchine utensili in genere. Macchine, le cui caratteristiche richiedano un punto di erogazione del fluido lubrorefrigerante ben definito. Questo avviene grazie al piccolo ugello cilindrico di diametro 4 mm, predisposto per essere eventualmente introdotto attraverso un apposito foro. Il dispositivo adotta il principio della Lubrificazione Minimale, tecnologia anche nota come MQL: Minimum Quantity Lubrication. Infatti compie la sua funzione tramite apporto di aria compressa e minime (sino a impercettibili) quantità di fluido lubrificante. Tutti gli articoli OilJet sono ottimizzati per l’utilizzo dei noti Oli lubrorefrigeranti miscibili in acqua, oltre a specifici Oli lubrificanti interi. Le immagini rappresentano alcuni esempi di installazione: Art. LSG.01B01 su una segatrice a nastro – Art. LSG.01B02 su una segatrice a disco per leghe leggere. Il fluido viene aspirato dal serbatoio, miscelato all’aria compressa all’interno della Console e veicolato sino al punto di erogazione attraverso il Tubo erogatore, la cui flessibilità consente il libero movimento della parte a cui è fissato. L’articolo LSG.01 è prodotto in due versioni (tipo A – B), diversificate nella dotazione di serie e nella configurazione dell’Unità miscelatrice. L’ampia versatilità della famiglia LSG.01, è arricchita da una serie di accessori opzionali che ne incrementano ulteriormente i campi d’impiego.
