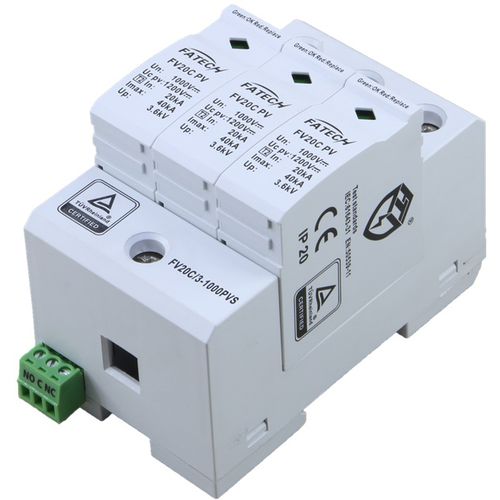

Limitatore di sovratensione di tipo 2 FV20C/3-1000PVS

classe IIdi telesegnalazioneper impianto fotovoltaico

-Scaricatore di sovratensione CC utilizzato per l'impianto fotovoltaico. -Le parti centrali sono costituite da componenti vristor all'ossido di metallo con elevata capacità di scarica. -Con controllo affidabile grazie al sezionatore Thermo Dynamic Control. -Con contatto di segnalazione a distanza per il dispositivo di controllo. -Indicazione di guasto tramite contrassegno rosso nella finestra di ispezione. -3 poli, tipo Y. Modello. No. FV20C/3-1000PVS Protezione SPD conforme a EN50539-11/IEC61643-31 Tipo 2 Tipo di installazione SPD conforme a EN50539-11/IEC61643-31 Classe II Livello di protezione conforme a DIN VDE0675-6 C Tipo di rete Impianti fotovoltaici Lato DC Modalità di protezione (+/-)-->PE , (-/+)-->PE, (+/-)-->(-/+) Corrente nominale di cortocircuito ISCPV 100A Corrente di esercizio continua ICPV <20 µA Corrente nominale di carico IL 80 A Corrente residua IPE ≤20 µA dc ≤500 µA ac Consumo di energia in standby PC ≤25 mVA Corrente di scarica massima (8/20μs) Imax 40 kA Corrente di scarica nominale (8/20μs) In 20 kA Livello di protezione della tensione Up ≤ 3,6 kV Resistenza di isolamento Risol ＞1000 MΩ Tempo di risposta tA ≤25 ns Contatto di controllo remoto SÌ Indicatore di disconnessione Indicatore meccanico (Verde: OK, Rosso: Sostituire) Connessioni I/O Con terminale a vite: 10-35 mm2 Tramite bus di collegamento Posizione di installazione All'interno Tipo di montaggio Guida simmetrica (EN50022/DIN46277-3) Colore Grigio Grado di protezione IP20 Materiale dell'alloggiamento UL94V-0 Temperatura ambiente -40°C ~+80°C Altitudine ≤2000 m (amsl (sopra il livello medio del mare)) Umidità ammissibile 30%~90%
