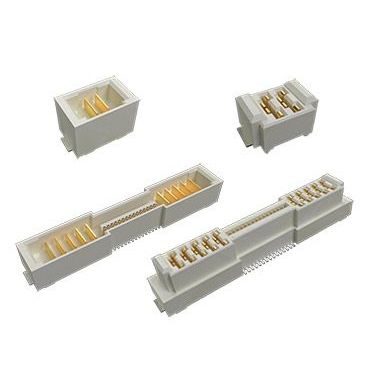

Connettore ibrido COMBOSTAK®

scheda-schedaPCBdi potenza

SOLUZIONE IBRIDA E DI MEDIA POTENZA ComboStak® e PowerStak® sono connettori scheda-scheda compatti, ibridi (segnale e potenza) e di potenza. ComboStak® combina gli attuali pin di segnale BergStak® con passo da 0,8 mm con lame di potenza con passo da 2,00 mm. PowerStak® è la versione di sola alimentazione. Sia ComboStak® che PowerStak® forniscono un'alta densità di segnale e corrente con un'ampia gamma di altezze di stack. Alta capacità di trasporto di corrente con forma miniaturizzata Fino a 20A per lama di potenza Da 2 a 10 lamelle di potenza su un passo di 2,0 mm Da 6 a 140 pin di segnale su un passo di 0,8 mm Design affidabile dei contatti di alimentazione a 4 punti di contatto Velocità del segnale fino a 12Gb/s Altezze della pila da 5 a 20 mm (incrementi di 1,0 mm) Auto-allineamento per l'accoppiamento cieco Incontra gli urti e le vibrazioni USCAR-2 V2 2.Passo di 00mm per il sistema di alimentazione Distribuzione dell'alimentazione e controllo del segnale in un solo connettore Supporta un'altezza della pila da 5mm a 20mm, una posizione di potenza da 2 a 10pos e una posizione di segnale da 6 a 140pos Alloggiamento a prova di scoop con tolleranza di disallineamento di ±0,9mm Alloggiamento con supporto in metallo Eccezionale design a 4 punti di contatto Perni di posizionamento opzionali Materiale LCP ad alta temperatura Senza piombo, RoHS e senza alogeni Alta capacità di trasporto della corrente con forma miniaturizzata per risparmiare spazio e costi Il pin di segnale continua a corrispondere al BergStak® 0.80mm Supporta una vasta gamma di applicazioni Supporta l'assemblaggio cieco e automatico sicuro e conveniente Garantisce un'elevata forza di ritenzione del PCB Offre buone prestazioni di contatto e bassa forza di accoppiamento Permette un facile assemblaggio manuale Supporta temperature operative fino a 125°C Soddisfa i requisiti ambientali, sanitari e di sicurezza
