Modulo wireless autonomo a basso consumo HY0025

su PCBBluetoothcompatto

Panoramica

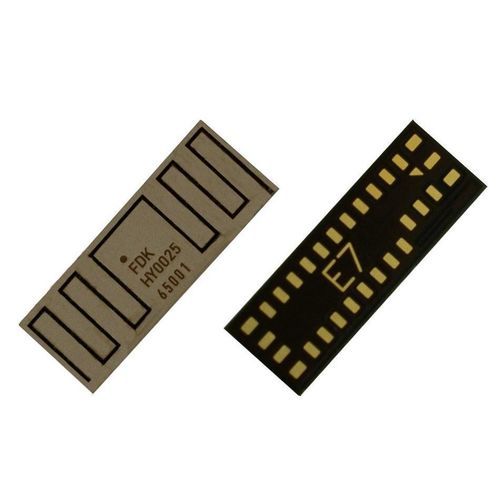

Nome modello: HY0025 (in sviluppo). Modulo Bluetooth Low Energy ultracompatto con antenna a fessura integrata in un package schermato; progettato per ridurre al minimo l'ingombro su PCB e consentire elevata flessibilità del pattern di PCB.

Caratteristiche

• Modulo ultracompatto con antenna a fessura integrata in package schermato
• Ingombro a livello scheda ridotto al minimo
• Elevata flessibilità del pattern PCB per semplificare il design
• Varie certificazioni regolatorie ottenute o previste
• Channel Sounding per misurazioni di distanza ad alta precisione

Profilo prodotto

• Bluetooth v6.0 — LE 2M, LE Coded, Channel Sounding
• SoC: Nordic nRF54L15
• CPU: Arm® Cortex®-M33, 128 MHz
• Memoria: 1,5 MB NVM / 256 KB RAM
• Oscillatori al quarzo integrati: 32 MHz e 32,768 kHz
• Componenti DC-DC e LC integrati

Applicazioni

• Wearables
• Dispositivi per la salute
• Telecomandi
• Endpoint IoT
• Beacon
• Periferiche per computer

Specifiche
Versione Bluetooth: v6.0
IC Bluetooth integrato: Nordic nRF54L15
CPU: Arm Cortex-M33, 128 MHz
Memoria: 1,5 MB NVM / 256 KB RAM
Potenza TX: +8 dBm
Sensibilità RX: -96 dBm (1 Mbps)
Corrente TX (DC-DC): 9,8 mA (1 Mbps, +8 dBm)
Corrente RX (DC-DC): 3,4 mA (1 Mbps)
Multi-protocollo: 802.15.4, Thread®, Zigbee®, Matter™
GPIO: 15 GPIO + nRESET
Interfacce / Periferiche: NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC 14 bit
Clock alta frequenza: Quarzo 32 MHz integrato
Clock bassa frequenza: Quarzo 32,768 kHz integrato
Componenti LC per DC-DC: Integrati
Intervallo di temperatura operativa: -40°C a +105°C
Intervallo di tensione operativa: 1,7 V a 3,6 V
Dimensione: 3,5 x 10,0 x 1,3 mm
Package: LGA 29 pin
Certificazioni / Omologazioni: Giappone (MIC); USA (FCC) (Previsto); Canada (ISED) (Previsto); ETSI EN300 328 V2.2.2 (Previsto); Bluetooth (Previsto)

Caratteristiche / Specifiche tecniche

• Modello: HY0025
• Bluetooth: v6.0 (LE 2M, LE Coded, Channel Sounding)
• SoC: Nordic nRF54L15
• CPU: Arm Cortex-M33, 128 MHz
• Memoria: 1,5 MB NVM / 256 KB RAM
• Clock: Quarzi 32 MHz e 32,768 kHz integrati
• Alimentazione: DC-DC integrato e componenti LC
• RF: Potenza TX +8 dBm; sensibilità RX -96 dBm (1 Mbps)
• Consumi: TX 9,8 mA; RX 3,4 mA (DC-DC, 1 Mbps)
• Protocolli: 802.15.4, Thread®, Zigbee®, Matter™
• GPIO / Interfacce: 15 GPIO + nRESET; NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC 14 bit
• Intervallo di funzionamento: -40°C a +105°C; 1,7 V a 3,6 V
• Meccanica: 3,5 x 10,0 x 1,3 mm; LGA 29 pin
