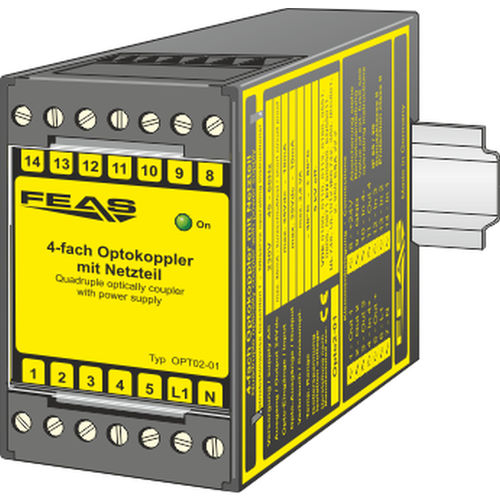

Optoaccoppiatore guida DIN Opto2-01

resistente ai cortocircuiticon alimentazione integrata

L'optoaccoppiatore Opto2-01 viene utilizzato per proteggere efficacemente le linee di segnale, ad esempio, dei sistemi di controllo PLC da sovratensioni e interferenze. Ciò si ottiene grazie all'isolamento galvanico dei segnali sugli optoaccoppiatori integrati. Queste sovratensioni non consentite possono derivare da errori di cablaggio. Anche misure inappropriate in uno stato non diseccitato del sistema di controllo possono portare a sovratensioni sui terminali di ingresso del PLC. Anche una comune posa dei cavi delle linee ad alta tensione e delle linee di controllo del PLC, con un isolamento scadente o danneggiato, può causare interferenze o distruggere i circuiti di ingresso del PLC. Grazie all'alimentazione integrata, questo optoaccoppiatore quadruplo ha dimensioni molto ridotte rispetto a 4 optoaccoppiatori singoli con alimentatori esterni. Tutte le interconnessioni necessarie, come il looping dell'alimentazione, sono già realizzate. Ciò riduce il costo del cablaggio. A prova di cortocircuito Alimentazione integrata (24VDC, max. 80 mAmp.) Stato di funzionamento indicato da un LED Adatto ai tropici - colato in resina epossidica Tensione di alimentazione (VAC): - 230 VAC Tensione di uscita (VDC): - 24 VCC Corrente di uscita: - max. 80mAmp. Ingressi optoelettronici: - max. 35.0 VCC, 10 mAmp. Numero di canali: - 4, uno inverso Uscite optoelettroniche: - max. 35.0 VCC, 10 mAmp. Intervallo di temperatura operativa: - -30°C / +80°C Dimensioni (LxAxP): - 45,0 x 75,0 x 110,0 mm Peso: - 0,50 kg Montaggio: - Su binari secondo DIN 46277
