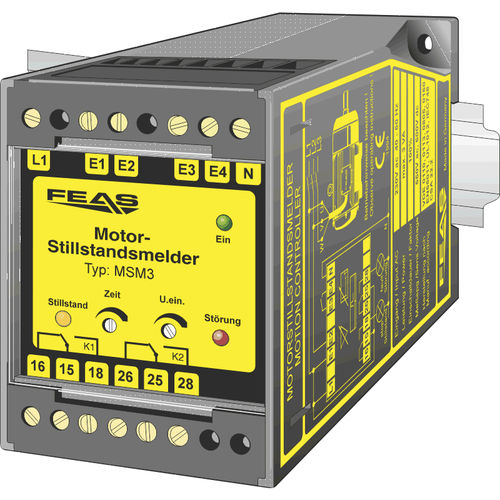

Controllore di movimento DC MSM3

ACper pareteper motore

Ogni motore elettrico genera una tensione quando viene spento, che dipende dal magnetismo residuo nel motore e dalla sua velocità di rotazione in quel momento. Questa tensione indotta del generatore è correlata alla velocità di variazione del campo magnetico che circonda gli avvolgimenti dello statore e del rotore e al numero effettivo di spire delle bobine. Questa tensione indotta, che può provenire da un motore trifase, CA o CC, viene analizzata dal monitor di arresto. In altre parole, la tensione del generatore di decelerazione di un motore elettrico viene monitorata per indicare, ad esempio, che il motore è fermo. Questa analisi può essere eseguita in modo continuo o ritardato. A tal fine, il livello di tensione viene misurato mediante un circuito di ingresso analogico con amplificatore differenziale regolabile. Gli indicatori e i relè di monitoraggio vengono quindi attivati mediante una logica di analisi digitale, in base alle impostazioni dell'utente. Riconoscimento dell'arresto senza alternatore tachimetrico Adatto alla maggior parte dei motori CA e CC Monitoraggio continuo con motore in funzione Alta sensibilità di ingresso Logica di analisi digitale Utilizzabile come rilevatore di tensione Tensione DC massima in ingresso: 600 volt Tensione massima in ingresso CA: 550 volt Adatto ai tropici Sicurezza secondo VDE, EN, UL, CSA Tensione di ingresso (alimentazione): - 230 VCA Tensione di ingresso CC (circuito shunt): - 600 VCC Tensione di ingresso CA (circuito shunt): - 550 VCA Campo di regolazione (punto di commutazione UOn): - 20 mV - 3,0 V Campo di regolazione (tempo di esaurimento del motore): - 0,1s - 20s Intervallo di temperatura di funzionamento: -30°C / +70°C Dimensioni (LxAxP): - 55,0 x 75,0 x 110,0 mm Peso: - 0,55 kg Montaggio: - Su binari secondo DIN 46277 o montaggio a parete con viti
