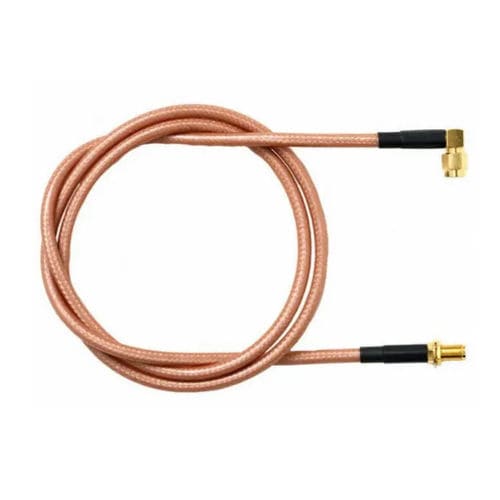

Assemblaggio di cavi coassiale RG142

monoconduttore

Costruzione: Conduttore interno Acciaio rivestito di rame argentato (SCCS) Φ0,94 mm Dielettrico solido PTFE Φ2,95 ± 0,05 mm Conduttore esterno (schermo 1) Rame argentato 112 x 0,13 mm Copertura dello schermo 96% Conduttore esterno (schermo 2) Rame argentato 112 x 0,13 mm Copertura dello schermo 96% Guaina esterna FEP Φ4.95 mm Caratteristiche elettriche e meccaniche Impedenza 50±3 Ohm Capacità nominale 95,4 pF/m Velocità di propagazione 70% Resistenza di isolamento >2000 Mohm.Km Resistenza del conduttore interno 63,3 Ohm/Km Resistenza del conduttore esterno 7,5 Ohm/Km Tensione di prova/di funzionamento (max) 5,0 KV/1,9 KV Temperatura di funzionamento -55... Conduttore interno - Acciaio rivestito di rame argentato (SCCS) - Φ0,94 mm Dielettrico - PTFE solido - Φ2,95 ± 0,05 mm Conduttore esterno (schermo 1) - Rame argentato - 112 x 0,13 mm Copertura della schermatura - - 96% Conduttore esterno (schermo 2) - Rame argentato - 112 x 0,13 mm Copertura della schermatura - - 96% Guaina esterna - FEP - Φ4,95 mm Caratteristiche elettriche e meccaniche Impedenza - 50±3 Ohm Capacità nominale - 95,4 pF/m Velocità di propagazione - 70% Resistenza di isolamento - >2000 Mohm.Km Resistenza del conduttore interno - 63,3 Ohm/Km Resistenza del conduttore esterno - 7,5 Ohm/Km Tensione di prova/operativa (max) - 5,0 KV/1,9 KV Temperatura di esercizio - -55 °C - +200 °C Peso del rame - 47,0 Kg/Km Peso del cavo (circa) - 80,0 Kg/Km efficacia - 100-900 MHz
