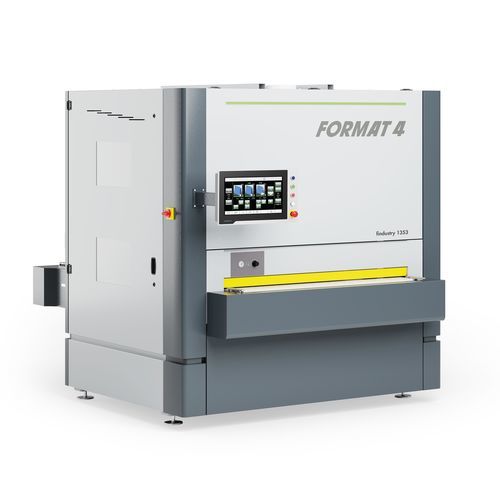

Levigatrice a rulli findustry 1353

a larga bandastazionariaelettrica

Panoramica
Le levigatrici a nastro larghe FORMAT4 findustry (modelli 1352 | 1353 | 1354) sono macchine industriali modulari, configurabili in base ai requisiti di produzione. Le macchine possono essere dotate di due, tre o quattro unità di lavorazione per adattarsi all'applicazione e garantire la qualità della superficie e l'efficienza produttiva.

Comfort operativo / Controllo
La macchina è dotata di un controllo 18" smartouch su braccio snodato per un funzionamento intuitivo. L'altezza di ingresso è regolabile con incrementi di 0,1 mm. La misurazione automatica dello spessore opzionale (TDP) e la misurazione dello spessore wireless semplificano la messa a punto. L'altezza fissa del tavolo di caricamento è 900 mm per una movimentazione ergonomica e facile integrazione nelle linee produttive.

• Display 18" smartouch con braccio snodato
• 100 spazi memoria programmi
• Controllo delle unità, regolazione della velocità di avanzamento, regolazione dell'altezza di levigatura in passi da 0,1 mm
• Regolazione dei parametri dei cuscinetti di levigatura, intervalli di manutenzione e messaggi di errore in testo chiaro

Configurazione & Moduli
Il design modulare consente configurazioni su misura con diversi moduli di lavorazione e pacchetti di finitura. Moduli e opzioni tipici includono aggregato a rullo di contatto, unità cutterblock/piallante, unità di levigatura combinata, unità Superfinish, unità a cuscinetto di levigatura (EP/ESC), aggregato a nastro trasversale, unità di levigatura planetaria, scarpe di pressione, tavolo a vuoto, prolunghe tavolo a rulli, tavolo di alimentazione ad altezza fissa e attrezzatura di spazzolatura. Misurazione dello spessore wireless e opzione Thickness Detection Professional (TDP) disponibili per controllo automatico e ad alta precisione dell'altezza.

• Configurabile modularmente con 2 / 3 / 4 unità a seconda del modello
• Opzioni: testa cutterblock, unità Superfinish, aggregato a nastro trasversale, unità planetaria, attrezzatura di spazzolatura
• Scarpa di levigatura segmentata elettro-pneumatica "silicon-Tec" per pressione di levigatura ottimizzata
• Cuscinetti di levigatura elettro-pneumatici per evitare di attraversare le impiallacciature

Varianti di modello (confronto)
Differenze chiave per modello:

• findustry 1352 — configurata modularmente con due unità (es.: unità a nastro trasversale, modulo rulli di contatto, unità combinata, Superfinish, unità a cuscinetto, cutterblock)
• findustry 1353 — configurata modularmente con tre unità (unità a nastro trasversale, modulo rulli di contatto, unità combinata, Superfinish, unità a cuscinetto, cutterblock)
• findustry 1354 — configurata modularmente con quattro unità (unità a nastro trasversale, modulo rulli di contatto, unità combinata, Superfinish, unità a cuscinetto, cutterblock)

Prestazioni & Avanzamento
Dati di prestazione e parametri di avanzamento utili per la pianificazione della produzione:

• Intervallo di altezza di levigatura (macchina): 3–170 (200) mm
• Larghezza di levigatura: 1.350 mm
• Velocità di avanzamento: variabile — tipicamente 2,8–20 m/min
• Velocità di taglio unità Superfinish: 2,4–19 m/s; nastro 1370 x 2620 mm
• Velocità di taglio aggregato a nastro trasversale: 3–22 m/s; nastro 150 x 5000 mm

Dettagli importanti / Punti salienti

• Prestazioni industriali con elevata modularità per soddisfare obiettivi di finitura e produttività
• Altezza tavolo di alimentazione fissa (900 mm) e tavolo di alimentazione per lavorazione ergonomica
• Opzione tavolo a vuoto per pezzi sottili, piccoli o lisci
• Prolunghe tavolo a rulli disponibili per ingresso e uscita
• Scarpe di pressione per pressione uniforme e riduzione della lunghezza minima del pezzo
• Misurazione dello spessore wireless per misurare a monte della macchina e trasferire i dati wireless

Dettagli (componenti & funzioni)

• Aggregato rullo di contatto: rullo profilato (D = 180 mm, 85° shore) per calibrazione accurata
• Testa cutterblock/piallante: opzionale come prima unità per elevate prestazioni di asportazione; attivazione tramite controllo centrale
• Aggregato cuscinetto di levigatura: cuscinetto elettro-pneumatico che si abbassa all'altezza esatta per evitare di attraversare le impiallacciature
• Unità di levigatura combinata: diametro rullo 140 mm per calibrazione del massello; adatta per levigatura intermedia di vernici
• Scarpa segmentata elettro-pneumatica "silicon-Tec": larghezza segmento 27 mm, tecnologia al silicone, pressione regolabile con incrementi di 0,1 bar
• Unità Superfinish: rivestimento in feltro (cintura a spina) per pressione di levigatura più morbida su vernici/alto lucido; oscillazione elettro-pneumatica della cintura
• Aggregato a nastro trasversale: equipaggiamento standard per superfici verniciate/alto lucido; rimuove fibre sollevate che attraversano la venatura
• Unità planetaria LACQUER: finitura perfetta per venature incrociate; spazzole intercambiabili in sistema planetario
• Scarpa di pressione: pressione uniforme contro il tavolo di avanzamento per pezzi sottili e riduzione della lunghezza minima
• Controllo 18" smartouch: braccio snodato, 100 spazi memoria programma, regolazione velocità di avanzamento, altezza di levigatura 0,1 mm
• Misurazione dello spessore wireless: misurazione automatica trasferita wireless; profondità di levigatura impostata tramite manopola di regolazione
• Opzione Thickness Detection Professional (TDP): sensori in fibra ottica e laser per regolare automaticamente l'altezza di passaggio deducendo l'asportazione di materiale richiesta
• Tavolo di alimentazione ad altezza fissa: velocità di avanzamento regolabile dal pannello di controllo (2,8–20 m/min)
• Tavolo a vuoto: mantiene i pezzi piccoli/lisci/sottili tramite fori della cintura di avanzamento
• Prolunghe tavolo a rulli: prolunghe ingresso e uscita opzionali
• Attrezzatura di spazzolatura: spazzolatura lato uscita opzionale per pulizia, lucidatura o strutturazione

Specifiche tecniche

• Famiglia di prodotto: FORMAT4 findustry
• Modello: findustry 1353 (varianti: 1352, 1354)
• Larghezza di levigatura: 1.350 mm
• Altezza di levigatura (regolabile): 3–170 (200) mm
• Velocità di avanzamento (variabile): 2,8–20 m/min
• Unità: configurabili — 2 / 3 / 4 unità (a seconda del modello)
• Controllo: 18" smartouch con braccio snodato, 100 spazi memoria programma, incrementi altezza 0,1 mm
• Altezza standard tavolo di ingresso: 900 mm
• Opzioni: misurazione spessore wireless, Thickness Detection Professional (TDP), tavolo a vuoto, prolunghe tavolo a rulli, scarpe di pressione, unità Superfinish, aggregato a nastro trasversale, unità planetaria, attrezzatura di spazzolatura
• Velocità di taglio unità Superfinish: 2,4–19 m/s (nastro 1370 x 2620 mm)
• Velocità di taglio nastro trasversale: 3–22 m/s (nastro 150 x 5000 mm)
• Larghezza segmento scarpa segmentata elettro-pneumatica: 27 mm; pressione regolabile con incrementi di 0,1 bar
