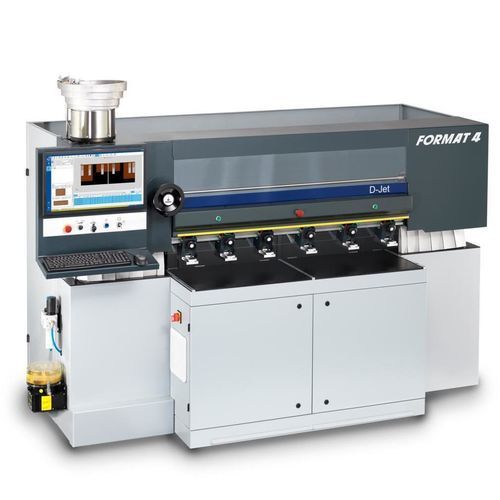

Centro di lavoro CNC verticale D-Jet

per legnodi foratura

Panoramica
Il Format4 D-Jet è un centro di lavorazione CNC per foratura e inserimento spine progettato per la produzione industriale di mobili con ingombro ridotto o per uso autonomo in officine specializzate. La macchina offre ingombro contenuto (circa 3,5 m²), funzionamento a pendolo per alta produttività e opzioni di automazione integrate.

Vantaggi

• Controllo touch screen 24" intuitivo per l'esecuzione rapida dei programmi
• Flessibilità nel trattamento di giunzioni e connettori con moduli opzionali
• Ingombro ridotto per layout produttivi compatti
• Funzionamento a pendolo: fino a quattro pezzi lavorabili simultaneamente
• Inserimento automatico di spine/anelli tramite alimentatore oscillante di grande capacità

Caratteristiche principali

• Testa di foratura DH6: 3 mandrini verticali, 3 mandrini orizzontali, 1 sega per fresare in direzione X
• Funzionamento pendolare standard con 2 aree di lavoro; 4 aree disponibili su richiesta
• Morsetti per pezzi: 4 standard (6 opzionali)
• Inserimento automatico spine/anelli: alimentatore oscillante; diametri standard 8 mm (opzioni 5, 6, 10 mm); lunghezze 20–40 mm; regolazione lunghezza senza attrezzi
• Lubrificazione centrale automatica per le guide X, Y, Z e i mandrini
• Tavolo in resina fenolica e prolunghe tavolo disponibili per pannelli grandi/pesanti
• Guide lineari: guide temprate e lucidate con cuscinetti a ricircolo di sfere; asse X tramite cremagliera curva; Y/Z tramite vite a ricircolo di sfere lucidata
• Software F4®Integrate: F4Toolbox (libreria utensili), F4Create (CAM) e F4Operate (operatività macchina)
• Barra pedale ergonomica frontale integrata

Funzionamento / Area di lavoro

• Progettato per funzionamento pendolare produttivo (2 aree standard; 4 opzionali)
• Paletti retrattili consentono lavorazioni fino a 2800 mm di lunghezza/larghezza e 80 mm di altezza (area grande standard fino a 1400 mm; estendibile a 2800 mm)
• Dimensioni minime lavorabili nell'area grande: lunghezza/larghezza ≥ 20 mm, altezza ≥ 10 mm

Applicazioni

• Produzione industriale di mobili come integrazione a linee nesting CNC o come macchina autonoma
• Lavorazione e inserimento di vari sistemi di spine/anelli e connettori specializzati (es. Lamello Clamex P, OVVO/Lockdowel) con unità aggiuntive opzionali

Dati tecnici

• Marca: Format4 (brand premium del gruppo Felder)
• Modello: D-Jet
• Ingombro: circa 3,5 m² (design salvaspazio)
• Testa di foratura (DH6): 3 mandrini verticali, 3 mandrini orizzontali, 1 sega per fresare in X
• Morsetti: 4 standard (6 opzionali)
• Inserimento spine/anelli: alimentatore oscillante automatico; lunghezze 20–40 mm; diametro standard 8 mm (opzioni 5/6/10 mm)
• Dimensioni massime componenti: standard fino a 1400 mm lunghezza/larghezza (opz. fino a 2800 mm), altezza fino a 80 mm
• Dimensioni minime (area grande): 20 mm lunghezza/larghezza, 10 mm altezza
• Tavolo: resina fenolica; prolunghe disponibili
• Controllo: touch screen 24"; software F4®Integrate (libreria utensili, CAM, operatività)
• Lubrificazione: lubrificazione centrale automatica per guide X, Y, Z e mandrini
• Guide/Posizionamento: guide lineari temprate e lucidate con ricircolo di sfere; cremagliera curva su X; vite a ricircolo di sfere lucidata su Y/Z
• Opzioni: 4 aree di lavoro, unità Lamello/Lockdowel/OVVO, prolunghe tavolo e pacchetti di automazione
