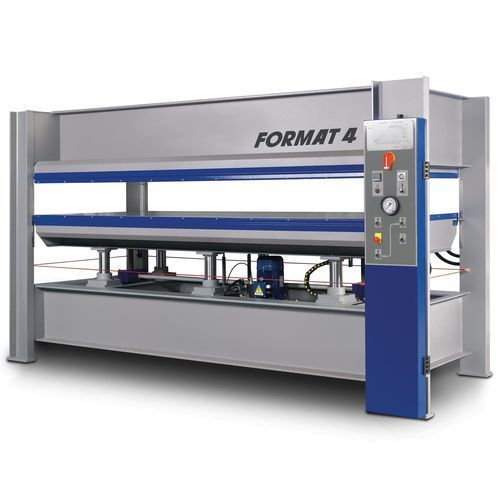

Laminatrice a caldo HVP Typ 3

industrialead alta prestazionea pressione

Panoramica
Prese per impiallacciatura riscaldate per diverse scale di produzione. La serie HVP di Format4 offre opzioni modulari di piastra riscaldata e componenti industriali per funzionamento continuo nella produzione di pannelli e impiallacciature.

Varianti / Modelli

• HVP Typ 1: Piastre riscaldanti elettriche Elkom®. Temperatura di pressatura fino a 120 °C (248 °F).
• HVP Typ 2: Riscaldamento ad acqua calda. Temperatura di pressatura fino a 90 °C (194 °F).
• HVP Typ 3: Riscaldamento a olio termico. Temperatura di pressatura fino a 120 °C (248 °F); temperature superiori su richiesta.

Caratteristiche chiave e opzioni

• Piastre elettriche Elkom®: supporto di carico con lamiera di alluminio da 12 mm che ospita la resistenza elettrica.
• Piastre ad acqua calda: superficie in alluminio per finitura e scambio termico ottimali, lamiera d'acciaio, serpentine in acciaio per la circolazione dell'acqua calda, tubi di supporto e isolamento termico (piastra in fibra di legno).
• Riscaldamento a olio termico (piastre in acciaio costruite): strato superficiale in alluminio, lamiera d'acciaio, serpentine in acciaio, tubi di supporto e isolamento termico; piastra in acciaio costruita con pressione massima 5 kg/cm².
• Guida sincronizzata cremagliera-pignone: guide a binario di grandi dimensioni e giunti torsionalmente rigidi garantiscono la salita parallela delle piastre di pressatura.
• Monitoraggio con sensori opzionale: sensori magnetici controllano la salita parallela per evitare una distribuzione irregolare della pressione lungo la piastra.
• Guida del cilindro rialzata: carter del cilindro idraulico rialzato per mantenere il cilindro ricoperto d'olio, riducendo l'essiccamento delle tenute e prolungandone la vita utile.
• Numerosi pacchetti di specifiche e soluzioni di produzione ottimizzate specifiche per il cliente.
• Progetto industriale con componenti selezionati per funzionamento continuo ad alte prestazioni.

Vantaggi

• Prestazioni stabili in funzionamento industriale continuo.
• Processi produttivi adattabili alle esigenze del cliente.
• Precisione ingegneristica e selezione dei componenti per risultati affidabili.
• Elevato comfort per l'operatore e produttività prevedibile.

Specifiche tecniche

• Famiglia di modelli: HVP (Heated Veneer Press) — variante mostrata: HVP Typ 3.
• Opzioni di riscaldamento: Elettrico (Elkom®), Circolazione ad acqua calda, Olio termico.
• Dettaglio piastra elettrica: lamiera di alluminio da 12 mm su supporto di carico che ospita la resistenza elettrica.
• Composizione piastra ad acqua calda: superficie in alluminio, lamiera d'acciaio, serpentine in acciaio per la circolazione, tubi di supporto, isolamento termico (piastra in fibra di legno).
• Piastra thermo-oil / acciaio costruito: superficie in alluminio, lamiera d'acciaio, serpentine in acciaio, tubi di supporto, isolamento termico (platen in fibre di legno); pressione massima della piastra in acciaio costruito: 5 kg/cm².
• Temperature tipiche di pressatura: fino a 90 °C per acqua calda; fino a 120 °C per Elkom® elettrico e olio termico (più elevate su richiesta).
• Monitoraggio magnetico opzionale per garantire salita parallela e distribuzione uniforme della pressione.
• Sistema di guida: cremagliera-pignone sincronizzato con guide a binario dimensionate e giunti torsionalmente rigidi per salita parallela della piastra.
• Protezione del cilindro idraulico: guida del cilindro rialzata per mantenere il cilindro ricoperto d'olio e prolungare la vita delle tenute.
