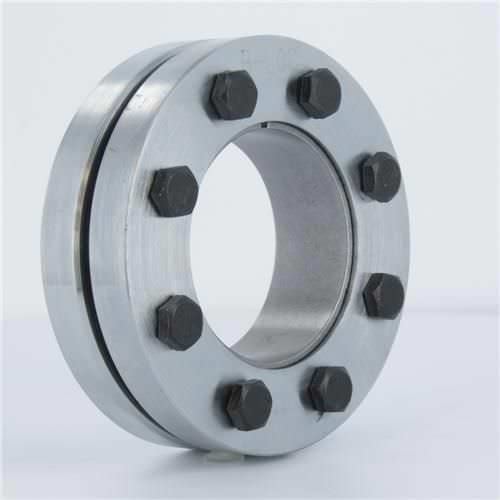

Giunto rigido B-LOC SD 55-10
per ghiera di serraggioa ingranaggiper albero

giunto rigido
giunto rigido
giunto rigido
giunto rigido
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
rigido, per ghiera di serraggio, a ingranaggi
Applicazioni
per albero
Altre caratteristiche
con misura di coppia, senza gioco, autocentrante
Fissaggio
con flangia
Coppia

Min.: 1.014 ft.lb

Max.: 1.707 ft.lb

Descrizione

Il calettatore B-LOC SD10 Serie 55-10 è un dispositivo di bloccaggio esterno che fornisce un'elevata capacità di accoppiamento albero-mozzo a gioco zero su alberi di diametro compreso tra 1 1/2" e 1,773" mediante un accoppiamento meccanico a interferenza e trasmette una coppia compresa tra 1014 ft lbs e 1707 ft lbs a seconda delle dimensioni specifiche dell'albero. Ideale per: Applicazioni che richiedono il collegamento di un albero cavo su un albero pieno. Comunemente utilizzato su scatole di ingranaggi con albero di uscita cavo o giunti flangiati. I calettatori B-LOC serie SD10 55-10 sono dispositivi di bloccaggio esterni che forniscono una connessione a frizione a gioco zero che non si consuma e non si usura e che può sopportare coppie elevate, spinte, flessioni e/o carichi radiali. Le boccole termoretraibili della serie SD10 sono inoltre estremamente concentriche e mantengono un accoppiamento meccanico ad interferenza ben bilanciato. Non vi è alcun movimento assiale durante l'installazione di questo prodotto. - Estremamente concentrico e ben bilanciato per interferenza meccanica - Nessun movimento assiale durante l'installazione Caratteristiche delle boccole senza chiave Fenner Drives: - Capacità di trasmettere coppie elevate - Vero gioco zero - Riduzione dei tempi di fermo macchina - Possibilità di montaggio su chiavette esistenti - Completa regolabilità assiale e radiale - Semplicità di installazione, regolazione e rimozione Tutti i dispositivi di bloccaggio senza chiave Fenner Drives funzionano secondo il semplice principio del cuneo. Una forza assiale viene applicata - da un dado esagonale (Trantorque) o da una serie di viti anulari (B-LOC) - per ingaggiare anelli circolari in acciaio con conicità corrispondenti. L'azione a cuneo che ne deriva crea una forza radiale sugli anelli conici, uno dei quali si contrae per comprimere l'albero, mentre l'altro si espande e preme nel foro del componente.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Fenner Drives
