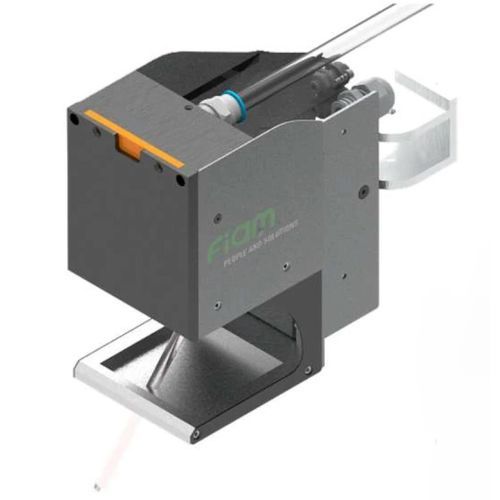

Unità di alimentazione per elemento di assemblaggio 30

per vitiper alimentatoreper postazioni di lavoro

Descrizione prodotto
Progettato per essere abbinato ai sistemi di alimentazione viti EasyDriver, Screw Supply System raccoglie e distribuisce direttamente nella mano dell’operatore un numero controllato di viti, riducendo gli errori, semplificando il lavoro e aumentando la produttività.

Vantaggi

• Fornisce automaticamente all’operatore il numero corretto di viti
• Elimina la presa manuale delle viti da cassette o contenitori
• Riduce i tempi ciclo nelle postazioni di avvitatura manuale
• Evita la perdita di viti sul banco o all’interno dei componenti
• Migliora l’ergonomia riducendo movimenti ripetitivi e affaticamento
• Riduce il rischio di dimenticanze ed errori di assemblaggio
• Salvaguarda l’operatore dal presidio continuo delle operazioni (affaticamento mentale, ergonomia cognitiva)

Come funziona
Screw Supply System raccoglie le viti provenienti dall’alimentatore e le accumula in una camera dedicata. Quando l’operatore avvicina la mano all’area di prelievo, un sensore ottico ne rileva la presenza e attiva automaticamente il rilascio della quantità di viti programmata direttamente nel palmo della mano.
Un LED integrato nell’area di prelievo comunica lo stato del sistema in modo chiaro e immediato:

• Verde fisso: prelievo disponibile
• Verde lampeggiante: attesa consenso prelievo
• Giallo fisso: alimentazione viti in corso
• Rosso lampeggiante: prelievo di scarto
• Spento: sistema non attivo

Configurazione completa

• Alimentatore viti EasyDriver
• Interfaccia di collegamento tra alimentatore e Screw Supply System, installabile anche sul fianco del dispositivo per ridurre gli ingombri
• Screw Supply System per la distribuzione controllata delle viti in mano all’operatore
• Kit di personalizzazione in funzione della vite utilizzata, comprensivo di componenti dedicati

Modalità operative

• MANUALE: consente di mantenere un numero fisso di viti per ogni erogazione con possibilità di modifica; offre elevata flessibilità operativa e tempi ciclo ridotti.
• AUTOMATICA: permette di automatizzare completamente la sequenza di distribuzione delle viti, con quantità configurabili per ciascun ciclo di assemblaggio e piena integrazione con il flusso produttivo; richiede la corretta impostazione dei programmi tra unità di controllo e PLC dell’alimentatore viti per funzionamento coerente.

Applicazioni

• Assemblaggi con numero fisso di viti
• Postazioni manuali ad alta ripetitività
• Processi che richiedono elevata affidabilità operativa
• Applicazioni con esigenze di controllo Poka Yoke
• Linee produttive orientate al miglioramento ergonomico e alla riduzione degli errori

Dati tecnici

• Modello: SCREW SUPPLY SYSTEM 30 / 60
• Codice: Upon request
• Dimensioni (mm): L 240,5 x P 98 x H 188,5 / L 346,5 x P 98 x H 188,5
• Per utensili/unità: Avvitatori
• Per viti L (mm): max 30 mm / max 60 mm
• Tipo di vite: Max. 30 mm / Max. 60 mm

Caratteristiche / specificazioni tecniche

• Fino a 8 programmi impostabili, ognuno con un numero diverso di viti erogabili
• Gestione tramite PLC o Webserver
• Installabile direttamente sul banco di lavoro oppure fissato ai profili della postazione mediante giunto snodato fornito in dotazione
• Due modalità operative: Manuale e Automatica
• Sensore ottico per rilevamento mano e attivazione erogazione
• LED integrato per indicazione stato sistema (verde/giallo/rosso/spento)
• Soluzione Poka Yoke compatta e a ingombro ridotto
• Compatibile e progettato per essere abbinato agli alimentatori viti EasyDriver
• Disponibile anche come dispositivo autonomo da integrare su alimentatori viti o sistemi di avvitatura esistenti
