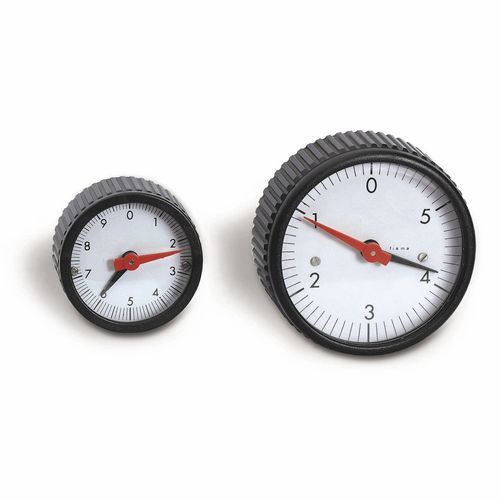

Indicatore di posizione IP50

analogicoda montare su pannellocon volante

Sono volantini di manovra con incorporato un indicatore di posizione a reazione gravitazionale o fissa, per misure di regolazione (angoli, spostamenti, velocità, etc.) su un quadrante di controllo a scala circolare graduata. L’indicazione della misura sul quadrante è fornita da due lancette: la lancetta rossa effettua un giro completo ad ogni giro dell’albero di comando e contemporaneamente la lancetta nera compie una frazione di giro. Il rapporto dell’indicatore è il numero di giri necessari alla lancetta nera per compiere un giro completo. • Volantino e visiera frontale trasparente in policarbonato. Protezione IP65. Temperatura 80°C max. • IP50 e IP80 (a reazione gravitazionale) sono adatti ad alberi aventi giacitura orizzontale o poco inclinati. • IF50 e IF80 (a reazione fissa) sono montati su alberi con qualsiasi giacitura. • Il piolino di fermo per la reazione fissa é in acciaio zincato ø3 mm o filettato M3 (in opzione). • Mozzo con boccola in alluminio con fori alesati ø8 o ø10 mm, e vite trasversale M5 per il fissaggio all’albero.
