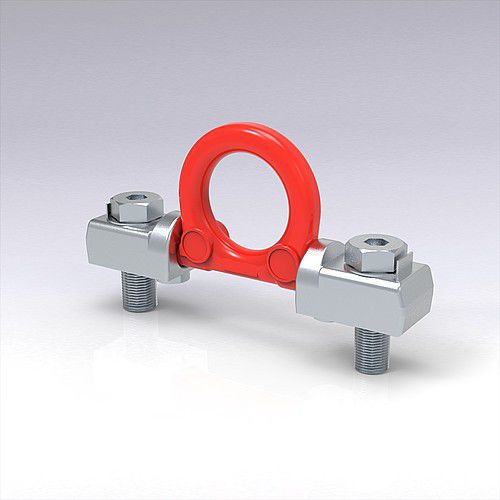

Supporto di coppia 2131.22. series

di caricadi sicurezza

I blocchi di posizione proteggono i bulloni di fissaggio dalle sollecitazioni di flessione e taglio. L'anello può essere ripiegato. Nota: 1) Praticare prima i fori per i blocchi di posizione. 2) Fissare il blocco dell'anello nel blocco di posizione e poi battere i fori. Assicurarsi che la superficie di fissaggio sia piatta. Vedere anche il caricamento dei golfari. La connessione filettata sul carico trasportato deve essere adatta a trasferire le forze. Fissaggio: Utilizzare solo bulloni testati al 100% contro le crepe. Una volta che i bulloni sono stati utilizzati per un certo periodo di tempo, verificare che siano saldamente inseriti. Grado minimo delle viti, vedi tabella: "Y" 2131.22.016.: Utilizzare esclusivamente viti esagonali conformi alla norma ISO 4014. Montare le rondelle prima di serrare e fissare le viti (coppia di serraggio 120 Nm). 2131.22.020./030.: Utilizzare solo viti a testa esagonale conformi alla norma ISO 4762 (2131.22.020 coppia di serraggio 300 Nm, 2131.22.030 coppia di serraggio 600 Nm).
