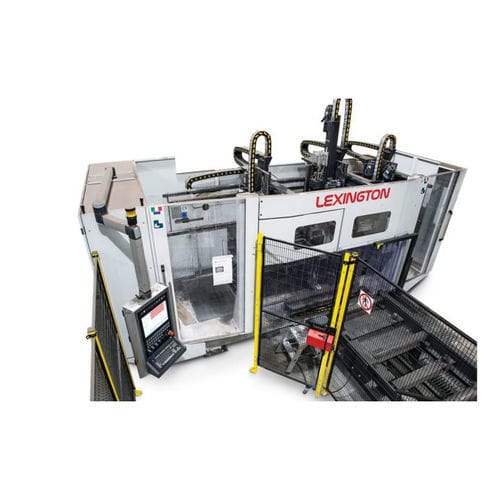

Macchina di marcatura a graffio LEXINGTON

per metalloCNCverticale

Linee automatiche di tracciatura su 4 lati a CNC per profili L’impianto di tracciatura Lexington soddisfa i più impegnativi processi di produzione di componenti per la carpenteria metallica, eliminando completamente la necessità di avere manodopera dedicata a leggere il disegno, prendere le misure e manualmente indicare sul profilo la posizione di assemblaggio dei componenti secondari al pezzo principale. TESTE DI TRACCIATURA INDIPENDENTI Lexington è equipaggiata con quattro teste di tracciatura totalmente indipendenti, ciascuna dotata di extra asse con corsa di 350 mm (teste verticale e orizzontali). E’ pertanto possibile marcare tutte e quattro le superfici del profilo simultaneamente, anche quando le marcature sono disallineate. CAMBIO UTENSILI AUTOMATICO Cambio utensili automatico a 6 posizioni per la testa verticale e quelle orizzontali, che permette la selezione dell’utensile più appropriato per il tipo di tracciatura da eseguire (utensile di fresatura, penna, a graffio, a punti). UTENSILE DI TRACCIATURA BREVETTATO Ciascuna delle quattro teste è dotata di un utensile di tracciatura brevettato da Ficep, che utilizza un inserto al carburo a quattro facce, in grado di eseguire fresature ad altra velocità per tracciare le superfici. L’utensile è progettato per adattarsi al materiale, mantenendo costante la profondità di marcatura. La profondità è regolabile permettendo così di eseguire tracciature più profonde su materiale che dovrà essere successivamente zincato.
