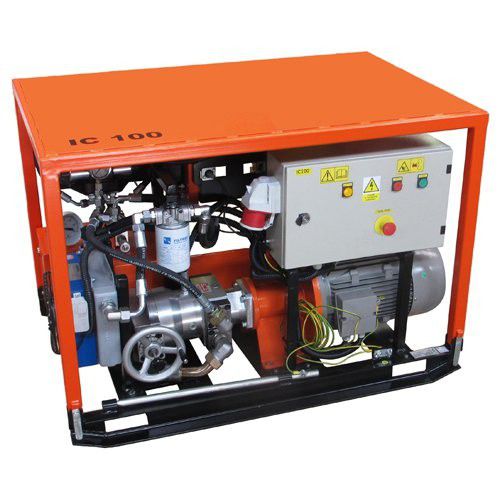

Pompa per cemento IC 100

con motore idraulicofissaper il settore edile

La pompa IC 100 è progettata per l'iniezione di miscele di cemento e bentonite nell'ambito della costruzione di fondazioni speciali (iniezione di micropali, ancoraggio, sigillatura del terreno di fondazione, riempimento), di costruzioni sotterranee e nel settore della riabilitazione di strutture in calcestruzzo (iniezione di riempimento di calcestruzzo e muratura). La pressione massima di iniezione della pompa è di 7,5 MPa e il volume massimo di miscela erogato è di 75 l/min. VANTAGGI controllo continuo dell'erogazione in piena estensione (pompa a controllo idraulico) dimensioni compatte (120 x 80 cm) controllo elettronico del movimento dell'elemento di lavoro (sensori a induzione) monitoraggio del volume pompato (contatore di cicli) Principio di funzionamento La pompa per stuccatura IC 100 è una pompa elettroidraulica a stantuffo a doppio effetto. La parte idraulica è costituita da un generatore idroelettrico a controllo continuo, un distributore elettroidraulico e un motore idraulico. Il controllo della pressione nel sistema idraulico è assicurato da una valvola di sicurezza. La temperatura dell'olio nel circuito idraulico è controllata da un raffreddatore idraulico, che si attiva automaticamente dopo il raggiungimento della temperatura limite preimpostata (65 °C). La parte operativa è costituita da un cilindro di lavoro con quattro valvole di ritegno a sfera, collegate al tubo di aspirazione e di scarico. Il tubo di scarico è dotato di un manometro con protezione dell'olio e di un raccordo a vite per tubi flessibili ad alta pressione. La parte elettrica è costituita da un distributore con pulsanti di avvio e arresto per il funzionamento comune. Il pulsante di arresto centrale è utilizzato come funzione di sicurezza. La direzione del movimento dello stantuffo del cilindro è controllata da due sensori a induzione. Il corretto senso di rotazione è controllato dalla sequenza di fase.
