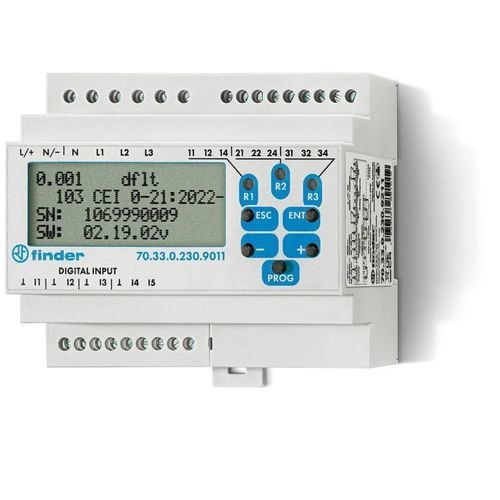

Relè di controllo di tensione Tipo 70.33

di frequenzadigitale

Breve descrizione
Il relè di controllo Tipo 70.33 è un Sistema di Protezione di Interfaccia (SPI) che effettua lo sgancio del Dispositivo Di Interfaccia (DDI) quando i valori di tensione e frequenza non sono conformi alla norma CEI 0-21. Dispone di sistemi di misura ridondanti per garantire la massima sicurezza funzionale e funzioni avanzate per il monitoraggio della qualità della rete e per applicazioni in microgrid.

Funzioni e caratteristiche

• Rilevamento e sgancio del Dispositivo Di Interfaccia (DDI) in caso di valori di tensione e frequenza non conformi alla norma CEI 0-21
• Tensione di alimentazione universale: 24–48 V DC e 110–240 V AC
• Sistema di misura ridondante per sicurezza funzionale
• Monitoraggio di sovratensione e sottotensione fase-neutro e fase-fase
• Monitoraggio della tensione su media di 10 minuti
• Rilevamento di sottofrequenza e sovrafrequenza
• Monitoraggio RoCoF (adatto per microgrid)
• Programmi memorizzati Cassetta Test 1 e 2 per messa in servizio e manutenzione
• Generazione di registro errori per analisi storico
• Ingressi digitali dedicati per controllo del DDI, segnale esterno e comando locale

Serie
Serie 70

Applicazioni
Adatto per sistemi di interfaccia rete/generazione, controllo della continuità e sicurezza funzionale in impianti con integrazione di generazione distribuita e microgrid.

Caratteristiche / specificazioni tecniche

• Tipo: Sistema di Protezione di Interfaccia (SPI)
• Modello: Tipo 70.33
• Serie: 70
• Tensione di alimentazione: 24–48 V DC; 110–240 V AC
• Sicurezza funzionale: sistema di misura ridondante
• Monitoraggio tensione: sovratensione/sottotensione fase-neutro e fase-fase; media 10 minuti
• Monitoraggio frequenza: sottofrequenza e sovrafrequenza
• Monitoraggio RoCoF per applicazioni microgrid
• Programmi test memorizzati: Cassetta Test 1 e 2
• Funzionalità di diagnostica: registro errori per analisi storico
• Ingressi digitali: controllo DDI, segnale esterno, comando locale
