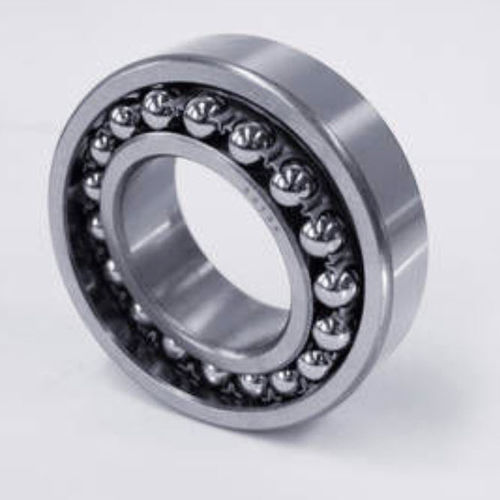

I cuscinetti a sfere autoallineanti sono cuscinetti volventi a due corone e sono costituiti da un anello interno con due piste di rotolamento per le sfere e da un anello esterno la cui pista di rotolamento ha la forma di una sfera cava. Ciò consente una manovrabilità angolare che può essere utilizzata per compensare l'inclinazione, la deflessione dell'albero o il disallineamento.
I cuscinetti a sfere autoallineanti possono essere orientati verso l'esterno in posizione centrale, il che consente di compensare il disallineamento, la deflessione dell'albero e la deformazione dell'alloggiamento.
-Per l'anello interno rotante: fino a 4°, per il cuscinetto sigillato fino a 1,5°
-Per anello esterno rotante o anello interno oscillante: inferiore
Una tenuta inadeguata può consentire alle condizioni ambientali esterne di influire negativamente sulle caratteristiche di funzionamento e quindi sulla durata di un cuscinetto. Per questo motivo, i cuscinetti devono essere protetti da tenute.
I cuscinetti con tenute su entrambi i lati sono generalmente lubrificati a vita.
Allo stesso tempo, le tenute impediscono la fuoriuscita di lubrificante.
2RS / RS
Una tenuta a contatto con una tenuta efficace che protegge dalla contaminazione grossolana e fine. Ha anche una tenuta molto efficace che protegge dalle perdite di lubrificante e quindi una lunga durata. Per impostazione predefinita, la guarnizione è costituita da gomma nitrilica e ha una resistenza alle temperature da -40 °C a +100 °C.
Il gioco di un cuscinetto è identificato dal suo marchio C (C0, C2, C3 ...). I cuscinetti conici sono solitamente utilizzati nell'esecuzione C3, in modo che il gioco del cuscinetto non diminuisca in modo inaffidabile a causa dell'installazione della bussola di adattamento.
---
