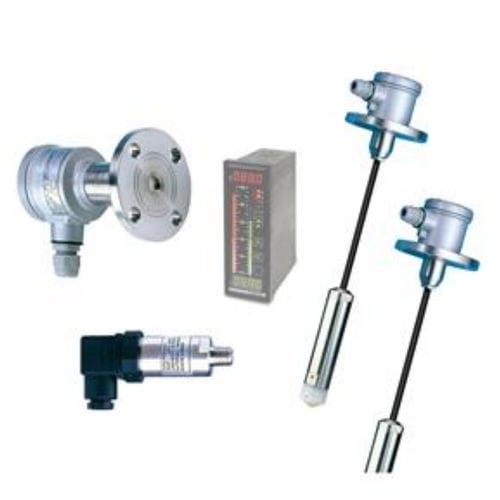

Trasmettitore di pressione relativa EC series

a membranapiezoresistivoanalogico

Un sensore di pressione è costituito da un ponte di Wheatstone con piezoresistenza. Come mostrato nella figura 2, la pressione viene applicata al diaframma e passa attraverso l'olio di silicio sul ponte di Wheatstone. Quando la pressione del liquido agisce direttamente sulla faccia anteriore del diaframma, il ponte di Wheatstone crea una tensione differenziale. Questa differenza di tensione viene amplificata per ottenere un segnale di corrente di 4-20 mA. Quando questa uscita di corrente viene collegata a un misuratore analogico, si può scalare correttamente per leggere il livello del liquido applicato in un contenitore o in un recipiente. La formula utilizzata è la seguente: P= x H q q Dove P è la pressione, è la costante di pressione e H è il livello del liquido in un contenitore Caratteristiche 1. I modelli FineTek includono: trasduttori con cavo di estensione, modelli anticorrosivi, modelli flangiati e trasduttori di pressione. 2. Possono essere collegati a misuratori digitali, registratori, PLC e controllori di segnale. 3. Il diaframma metallico è adatto a liquidi debolmente acidi e alcalini o al trattamento delle acque reflue. 4. La compensazione interna della temperatura garantisce un'affidabilità di lunga durata. 5. Sono disponibili dimensioni personalizzate di flange e viti. Applicazioni 1. L'EC1100 è un dispositivo di misurazione dei liquidi che può essere utilizzato in una varietà di ambienti, compresi quelli di agitazione dell'acqua. 2. EC1200 è in grado di resistere ad ambienti liquidi ad alta temperatura. 3. Il modello EC1210 con flangia standard può essere utilizzato in ambienti di misura della pressione di liquidi e gas (cioè in ambienti leggermente corrosivi). 4. Il tipo EC1300~1320 è adatto alla misurazione di acque molto profonde, come ad esempio la misurazione di serbatoi. 5. EC1500 è adatto per dispositivi di misura o controllo della pressione, come quelli presenti nelle macchine idrauliche e pneumatiche.
