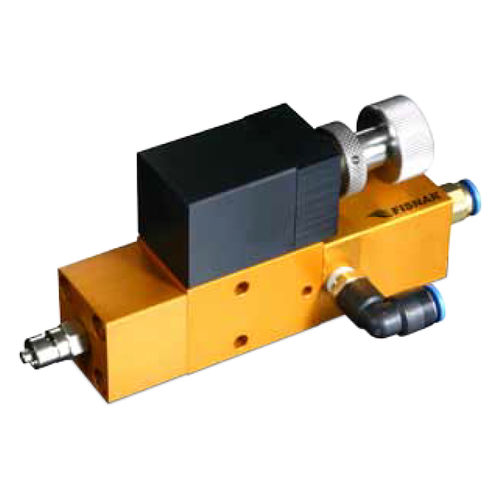

La valvola di dosaggio a spostamento positivo regolabile VDP100 è progettata per erogare dosi a volume costante di materiali a bassa o media viscosità entro l'1%, come olio e grasso. La valvola VDP100 ha una portata fino a 0,9 cc.
Il modello VC1195N è un regolatore a 4 vie adatto alla valvola dosatrice a doppio effetto VDP100.
fUNZIONAMENTO DELLA VALVOLA A 4 VIE
Il ciclo della valvola avviene applicando la pressione dell'aria alle porte dell'aria. Per i materiali a bassa e media viscosità è necessaria una bassa pressione del fluido. Le dimensioni del colpo possono essere regolate con precisione ruotando un controllo di regolazione sul lato della valvola.
Pressione d'aria operativa: 60-85 psi (4,1 - 5,9 bar)
Pressione minima di erogazione del materiale: 635 psi
Pressione massima di erogazione del materiale: 1.138 psi
Dimensione minima dei pallini: 0,1 cc
Dimensione massima dei pallini: 0,9cc
Tipo di misurazione : Cavità di precisione
Corpo del cilindro : AL anodizzato duro
Tappo : AL anodizzato duro
Imballaggio - O-Ring : Viton, anello PS
Ingresso aria operativa : M5xp0.8 - Tubo aria Ø6
Materiale Ingresso : 1/8" NPT
Materiale Uscita : 1/8" NPT, Luer lock
Peso: 450 g
---
