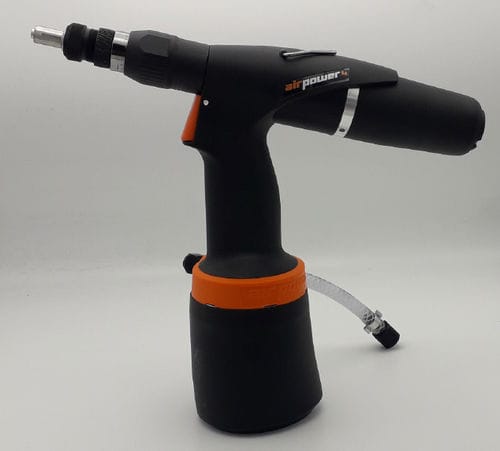

Rivettatrice manuale AP4

idropneumaticaper inserti filettati

La rivettatrice ad aria compressa viene utilizzata per rivettare: - inserti filettati femmina M3-M12 (acciaio) - inserti filettati maschi M4-M8 (acciaio) 2.4 FUNZIONAMENTO L’attrezzo viene fornito di con asta e testina per inserti M8. Per la rivettatura di rivetti con dimensioni differenti sarà necessario sostituire asta e testina e modificare la sistemazione e la regolazione di base dell’attrezzo come segue: 1) Allentare il contro dado della testina /figura 1/ 2) Svitare la testina dall’ugello /figura 1/ 3) Svitare l’asta dal manicotto. 4) Scegliere asta e testina in base alle dimensioni del rivetto, come da seguente grafico: 5) Avvitare l’asta filettata al manicotto in modo che le parti piatte degli esagoni coincidano. 6) Far scivolare la testina verso l’esagono dell’asta filettata. 7) Avvitare la testina all’ugello. 8) Disporre la testina come segue: - Per inserti filettati femmina: l’inserto deve essere avvitato per l’intera lunghezza della filettatura all’asta e la parte anteriore dell’inserto deve appoggiare sulla testina. A quel punto fissare le testina con il controdado. - Per inserti filettati maschi: disporre la testina in modo che vi sia 1 cm di spazio tra la parte esterna dell’asta e la parte interna della testina. Fare come segue: Avvitare la testina fino contro l’asta e poi svitare per uno o due giri. Fissare la posizione della testina con il controdado.
