Pistoncino a molla in tecnopolimero 03330 series

Panoramica del prodotto

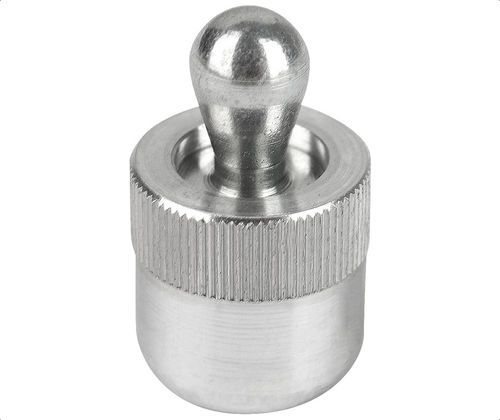

I cuscinetti a molla laterali serie 03330 sono progettati per posizionare e trattenere pezzi piani, rotondi o di forma irregolare in spazi ridotti. Forniscono una pressione radiale costante e sono adatti per lavorazioni, assemblaggi, ispezioni e saldature. La serie è costituita da corpo in alluminio, perno di pressione in acciaio (indurito superficialmente) e molla in acciaio. Sono disponibili versioni sigillate per impedire l'ingresso di sporco; sono disponibili anche varianti non sigillate.

Tipi di prodotto

• Corpo in alluminio, perno in acciaio (inserto a pressione)
• Corpo in alluminio, perno in materiale plastico (inserto a pressione)

Parti / Opzioni parti (tabella)
Intestazioni: ID | SKU | Numero parte | D (in) | D1 (in) | L (in) | L1 (in) | D2 (in) +.004 | S (in) +0.05/0.00 | Forza molla (Lbs) | X se Y=.039 (in) | X se Y=.079 (in) | X se Y=.118 (in) | X se Y=.177 (in) | X se Y=.236 (in) | X se Y=.315 (in) | PN
127270 | 03330-22034CM | 03330-22034CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 2.2 | .031 | .039 | .039 | .039 | .039 | .039 |
127272 | 03330-22036CM | 03330-22036CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 4.5 | .031 | .039 | .039 | .039 | .039 | .039 |
127276 | 03330-22038CM | 03330-22038CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 9.0 | .031 | .039 | .039 | .039 | .039 | .039 |
127277 | 03330-22054CU | 03330-22054CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 4.5 | - | .059 | .067 | .067 | .067 | .067 |
127279 | 03330-22056CU | 03330-22056CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 11.2 | - | .059 | .067 | .067 | .067 | .067 |
127283 | 03330-22058CU | 03330-22058CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 22.5 | - | .059 | .067 | .067 | .067 | .067 |
127285 | 03330-22064CU | 03330-22064CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 9.0 | - | - | - | - | .067 | .075 | .075
127287 | 03330-22066CU | 03330-22066CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 16.9 | - | - | - | - | .067 | .075 | .075
127289 | 03330-22068CU | 03330-22068CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 33.7 | - | - | - | - | .067 | .075 | .075
127293 | 03330-22084CP | 03330-22084CP | 1/2 | .315 | .512 | .551 | 1/2 | .051 | 11.2 | - | - | - | - | - | .098 | .106

Accessori

• Boccole per posizionatori ad inserto (boccole eccentriche)
• Utensili di installazione / assemblaggio per posizionatori ad inserto

Prodotti correlati

• Perni di posizionamento laterale (acciaio o acciaio inox)

Specifiche tecniche

• Modello / Serie: 03330
• Tipo di prodotto: Cuscinetto a molla laterale / posizionatore ad inserto
• Materiale corpo: Alluminio
• Materiale perno / perno di pressione: Acciaio indurito in superficie (opzione perno in acciaio) o plastica (opzione perno in plastica)
• Molla: Molla in acciaio
• Tenuta: Versioni sigillate disponibili per impedire l'ingresso di sporco e contaminanti; cuscinetti non sigillati disponibili
• Applicazioni: Posizionamento e fissaggio di pezzi piani, rotondi o di forma irregolare in spazi ristretti; lavorazione, assemblaggio, ispezione, saldatura
• Opzioni: Boccole eccentriche; utensili di assemblaggio / installazione
• Opzioni parti disponibili: Diverse SKU con differenti diametri, lunghezze e forze della molla (vedere la tabella parti sopra)
