Pulsante di comando SSH series

Panoramica del prodotto

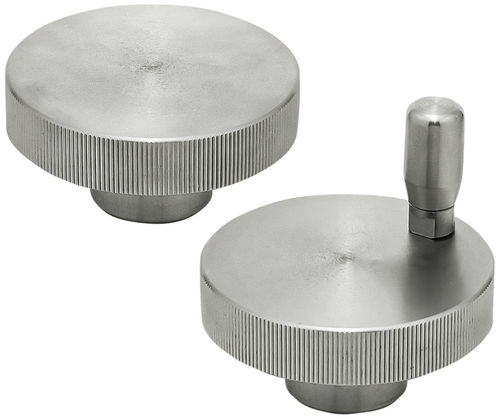

Manopole a ruota in acciaio inossidabile serie SSH, disponibili con maniglia girevole o nella versione senza maniglia. La versione senza maniglia è fornita senza foro filettato per il montaggio della maniglia. È possibile scegliere tra mozzo alesato o ricalibrato in base ai requisiti di tolleranza. Diametri disponibili: 50 mm e 63 mm. Ruota e maniglia in acciaio inox 303, adatti ad applicazioni industriali.

Tipi di prodotto

• 150735 | SSH50C | SSH50C | Tipo A | Alesato | Senza maniglia | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150739 | SSHR50C | SSHR50C | Tipo A | Alesato | Con maniglia | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 28 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150736 | SSH50R | SSH50R | Tipo B | Ricalibrato | Senza maniglia | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150740 | SSHR50R | SSHR50R | Tipo B | Ricalibrato | Con maniglia | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150737 | SSH63C | SSH63C | Tipo A | Alesato | Senza maniglia | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150741 | SSHR63C | SSHR63C | Tipo A | Alesato | Con maniglia | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm
• 150738 | SSH63R | SSH63R | Tipo B | Ricalibrato | Senza maniglia | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150742 | SSHR63R | SSHR63R | Tipo B | Ricalibrato | Con maniglia | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm

Note / opzioni

• Tipi di foro: mozzo alesato o mozzo ricalibrato — selezionare in base al gioco e alle tolleranze richieste.
• Opzione maniglia: maniglia girevole (Sì) o senza maniglia (No). La variante senza maniglia non include il foro filettato per il montaggio della maniglia.
• Diametri disponibili: 50 mm e 63 mm.
• Materiale di ruota e maniglia: acciaio inossidabile 303.

Caratteristiche / specifiche tecniche

• Materiale: acciaio inossidabile 303 (ruota e maniglia).
• Modello/serie: SSH.
• Varianti disponibili (esempi): SSH50C, SSHR50C, SSH50R, SSHR50R, SSH63C, SSHR63C, SSH63R, SSHR63R.
• Tipo di mozzo: alesato o ricalibrato (selezionare in base alla referenza).
• Maniglia: opzione maniglia girevole disponibile; la variante senza maniglia non dispone del foro filettato per il montaggio.
• Dimensioni chiave (per SKU): diametro esterno D = 50 mm o 63 mm; D1 = 22 mm o 27 mm; D2 = 5 mm o 12 mm; H = 28–32 mm; H1 = 30 mm per le varianti con maniglia; H2 = 15–18 mm; R (quando presente) = 17 o 23 mm.
