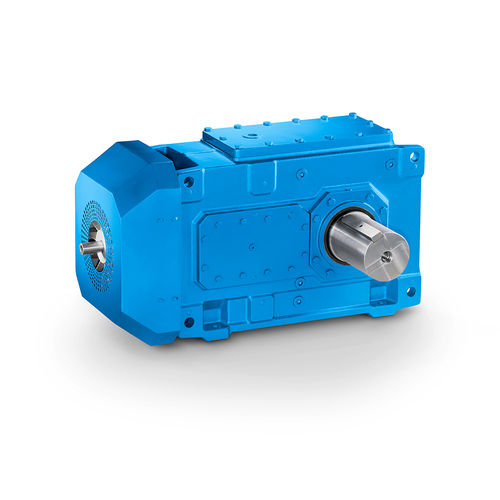

Riduttore ad assi ortogonali

> 10 kNmcompattomultistadio

Soluzione completa e compatta Le coclee ruotano in canali semicircolari in calcestruzzo e vengono utilizzate per sollevare l’acqua negli impianti di trattamento delle acque e nei sistemi di drenaggio. La coclea funziona secondo il principio di Archimede con un angolo di inclinazione di circa 38°. Le coclee sono in grado di trasportare liquidi molto sporchi, anche quando contengono particelle solide di dimensioni molto ridotte. Di norma l’altezza di sollevamento è di pochi metri, con una portata in uscita relativamente elevata. L’albero di uscita del riduttore, inclinato secondo l’angolo elicoidale della coclea, non assorbe forze aggiuntive e trasmette la coppia all’albero della coclea tramite un giunto flessibile. I riduttori FLENDER sono configurati per questa applicazione speciale. Il loro impiego richiede che il riduttore disponga di un livello d’olio adeguato, di una tenuta dell’albero adeguata, di uno scarico dell’olio e di un dispositivo di ventilazione. Per impedire che la coclea ruoti all’indietro sotto la pressione dell’acqua respinta all’arresto del motore, il riduttore può essere dotato di un dispositivo antiritorno. I vostri vantaggi in sintesi Bassa emissione acustica Basse vibrazioni Elevata efficienza Soluzione completa - Montato su un telaio di base - Antiritorno (opzionale) - Protezione del giunto tramite calotta di sicurezza Possibilità di monitoraggio Lubrificazione a spruzzo Applicazioni Impianti municipali di trattamento delle acque reflue Drenaggio Sistemi di irrigazione Ovunque sia necessario sollevare l’acqua da un livello a uno superiore
