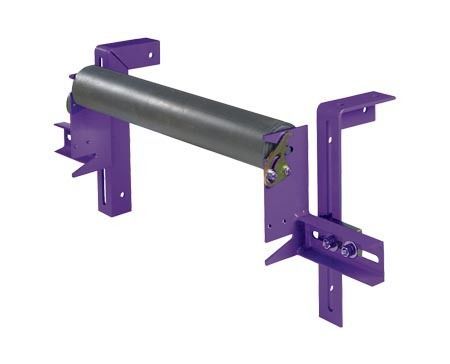

Rullo trasportatore in acciaio al carbonio HDR series

in lega di acciaioper trasportatore a nastro

Panoramica del prodotto
I rulli stabilizzatori mantengono il profilo del nastro di ritorno piatto e stabile per massimizzare il contatto con i pulitori del nastro e migliorare l'efficienza di pulizia.

Caratteristiche e vantaggi

• Mantiene il nastro piatto e stabile in modo che le lame del pulitore possano ottenere un contatto ottimale
• Adatto ad applicazioni con cup o flap del nastro
• Migliora le prestazioni del pulitore secondario e prolunga la vita della lama/punta prevenendo irregolarità

Specifiche

• Kit staffa rullo stabilizzatore:
  • Regolazione orizzontale e verticale per adattarsi a diverse geometrie di nastro
  • Progettato per l'uso con rulli di ritorno presenti in loco o con rulli di ricambio forniti
  • Scanalature di fissaggio del rullo presenti sia nella parte superiore che inferiore delle staffe per consentire la regolazione dell'altezza
• Rullo di trattenimento Live‑Shaft:
  • Il kit staffa HDR consente la regolazione verticale
  • Lunghezza totale del rullo = larghezza nastro + 6" (150 mm); lunghezza totale dell'albero = larghezza nastro + 30" (750 mm)

Specifiche del rullo di trattenimento Live‑Shaft (tabella)
Lunghezza totale del rullo: larghezza nastro + 6" (150 mm)
Lunghezza totale dell'albero: larghezza nastro + 30" (750 mm)
Diametro dell'albero: 24"–42" (600 mm–1050 mm) — 1‑15/16" di diametro
48"–60" (1200 mm–1500 mm) — 2‑7/16" di diametro
72"–84" (1800 mm–2100 mm) — 2‑15/16" di diametro
Costruzione dell'albero: 24"–60" (600 mm–1500 mm) — 1045 CD; 72"–84" (1800 mm–2100 mm) — tornito da barra piena 4140

Prodotti (elementi selezionati di questa serie)

• Kit prolunga tubo ingrassatore — Numero d'ordine: HDRGEK — Codice articolo: 79236 (Accessori)
• Kit assemblaggio rullo di trattenimento S/S 17mm — Numero d'ordine: HDRP17 — Codice articolo: 63679 (Rulli)
• Kit assemblaggio rullo di trattenimento S/S 22mm — Numero d'ordine: HDRP22 — Codice articolo: 63678 (Rulli)
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR24 — Codice articolo: 79010 — Larghezza nastro: 24 in. / 600 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR30 — Codice articolo: 79011 — Larghezza nastro: 30 in. / 750 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR36 — Codice articolo: 79012 — Larghezza nastro: 36 in. / 900 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR42 — Codice articolo: 79013 — Larghezza nastro: 42 in. / 1050 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR48 — Codice articolo: 79014 — Larghezza nastro: 48 in. / 1200 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR54 — Codice articolo: 79015 — Larghezza nastro: 54 in. / 1350 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDR60 — Codice articolo: 79016 — Larghezza nastro: 60 in. / 1500 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDRS72 — Codice articolo: 79017 — Larghezza nastro: 72 in. / 1800 mm
• Rullo di trattenimento Live‑Shaft — Numero d'ordine: HDRS84 — Codice articolo: 79018 — Larghezza nastro: 84 in. / 2100 mm
• Kit staffa rullo stabilizzatore — Numero d'ordine: SRBK — Codice articolo: 74941 (Rulli)
• Kit staffa rullo di trattenimento - 24" a 60" (600 a 1500 mm) — Numero d'ordine: HDRBK — Codice articolo: 79009 (Ricambi)
• Kit staffa rullo di trattenimento - 72" a 84" (1800 a 2100 mm) — Numero d'ordine: HDRBK‑HD — Codice articolo: 79072 (Ricambi)
• Rulli di ricambio (esempi): HDRR24 — Codice: 79019 — 24 in. / 600 mm; HDRR30 — Codice: 79020 — 30 in. / 750 mm; HDRR36 — Codice: 79021 — 36 in. / 900 mm; HDRR42 — Codice: 79022 — 42 in. / 1050 mm; HDRR48 — Codice: 79023 — 48 in. / 1200 mm; HDRR54 — Codice: 79024 — 54 in. / 1350 mm; HDRR60 — Codice: 79025 — 60 in. / 1500 mm; HDRRS72 — Codice: 79026 — 72 in. / 1800 mm; HDRRS84 — Codice: 79027 — 84 in. / 2100 mm

Caratteristiche tecniche / specifiche

• Funzione: stabilizzare il profilo del nastro per migliorare il contatto del pulitore e l'efficienza di pulizia
• Regolazioni staffa: orizzontale e verticale per adattarsi a diverse geometrie di nastro
• Compatibilità rulli: utilizzo con rulli di ritorno in loco o con rulli di ricambio forniti
• Altezza rullo regolabile: scanalature di ritenuta nelle porzioni superiore e inferiore delle staffe
• Lunghezze Live‑Shaft: lunghezza totale del rullo = larghezza nastro + 6" (150 mm); lunghezza totale dell'albero = larghezza nastro + 30" (750 mm)
• Opzioni diametro albero: 1‑15/16" (per nastri 24"–42"), 2‑7/16" (per nastri 48"–60"), 2‑15/16" (per nastri 72"–84")
• Costruzione albero: 1045 CD per misure 24"–60" (600–1500 mm); tornito da tondo pieno 4140 per 72"–84" (1800–2100 mm)
