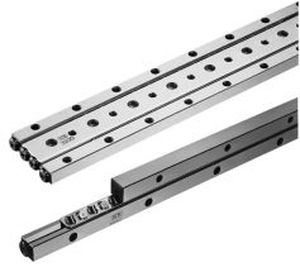

Slitta lineare a rulli NV

scivola via NV La guida di scorrimento di tipo NV è composta da binari rettificati con precisione e da supporti R con STUDROLLER e rulli di precisione incorporati. Le guide sono state progettate in modo ottimale in modo che gli STUDROLLER si muovano agevolmente, mentre gli STUDROLLER e i rulli di precisione incorporati nei contenitori R consentono un funzionamento senza slittamento tra la superficie della pista di rotolamento e i rulli, con un movimento che presenta una resistenza di attrito minima. Elevata rigidità e capacità di carico: Rispetto agli elementi a sfera, i rulli offrono un'area di contatto più ampia e una minore deformazione elastica, pertanto la guida di scorrimento di tipo NV presenta un'elevata rigidità e un'alta capacità di carico. Con il nuovo design della guida NV, l'area di contatto dei rulli aumenta dal 30 al 58%. Il numero di rulli effettivi è aumentato grazie alla riduzione del passo dei rulli. Pertanto, il tipo NV ha una capacità di carico da 1,3 a 2,5 volte superiore a quella del tipo SV. Le vie di scorrimento NV, SV, SVW e la tavola di scorrimento SVT SV e SVW sono costituite da guide rettificate di precisione e rulli ingabbiati di precisione. Poiché i rulli ingabbiati non ricircolano, la fluttuazione della resistenza di attrito è minima. Inoltre, la differenza tra le resistenze di attrito statico e dinamico è minima. Nella tavola di scorrimento di tipo SVT, la via di scorrimento di tipo SV è inserita tra una tavola e un letto in acciaio accuratamente lavorati. Nel tipo SVTS, la guida di scorrimento anticorrosione di tipo SVS è inserita tra una tavola e un basamento in alluminio accuratamente lavorati.
