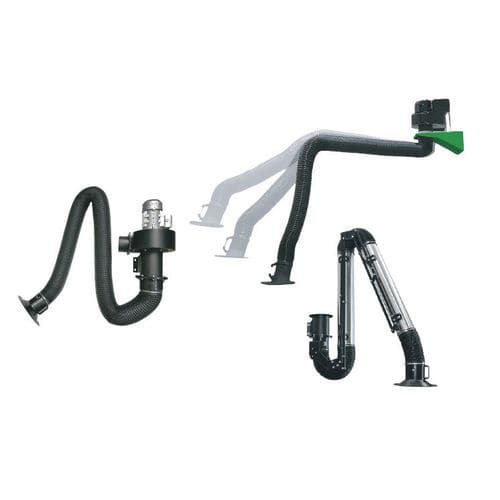

Braccio aspirante fisso 1040 series

a muroflessibilearticolato

Descrizione del prodotto
Sistemi di lanciatore d'aria fissi per aspirazione canalizzata, progettati per trasferire fumi e polveri verso unità di estrazione centralizzate. Adatto all'aspirazione puntuale industriale quando le emissioni devono essere convogliate all'esterno. Il sistema è fornito con ventilatore di estrazione, tubo di aspirazione e staffa a parete; i bracci rotanti consentono la cattura mirata in aree di lavoro ristrette.

Progettazione e funzionamento
L'unità integra un ventilatore di estrazione 220 V (portata 2500 m³/h) con tubo di aspirazione Ø160 mm. I bracci estraibili rotanti e posizionabili permettono di intercettare i punti di emissione con intervento minimo. La staffa da parete compatta semplifica installazione e manutenzione.

• Alimentazione: 220 V
• Portata ventilatore (unità): 2500 m³/h
• Portata tipica per modello: 1300 m³/h
• Diametro tubo: Ø160 mm
• Fornito: ventilatore, tubo, staffa a parete e braccio articolato

Modelli
INTESTAZIONE: CODICE | MODELLO | LUNGHEZZA MT | PORTATA (m3/h) | TENSIONE
104093000152 | Lanciatore d'aria fisso (snodo interno) | 3 mt | 1300 m³ | 220V
104094000152 | Lanciatore d'aria fisso (snodo interno) | 4 mt | 1300 m³ | 220V
104095000152 | Lanciatore d'aria fisso (snodo interno) | 5 mt | 1300 m³ | 220V
104096000152 | Lanciatore d'aria fisso (snodo interno) | 6 mt | 1300 m³ | 220V
104103000152 | Lanciatore d'aria fisso (snodo esterno) | 3 mt | 1300 m³ | 220V
104104000152 | Lanciatore d'aria fisso (snodo esterno) | 4 mt | 1300 m³ | 220V
104105000152 | Lanciatore d'aria fisso (snodo esterno) | 5 mt | 1300 m³ | 220V
104106000152 | Lanciatore d'aria fisso (snodo esterno) | 6 mt | 1300 m³ | 220V

Bracci Acrobat e accessori
Braccio Acrobat a snodo interno - INTESTAZIONE: CODICE | MODELLO | PORTATA (m3/h) | LUNGHEZZA | DIAMETRO TUBO
104112000152 | Braccio Acrobat snodo interno | 1300 m³ | 2 Metro | Ø 160 mm
104113000152 | Braccio Acrobat snodo interno | 1300 m³ | 3 Metro | Ø 160 mm
104114000152 | Braccio Acrobat snodo interno | 1300 m³ | 4 Metro | Ø 160 mm

Braccio Acrobat articolato esterno - INTESTAZIONE: CODICE | MODELLO | PORTATA (m3/h) | LUNGHEZZA | DIAMETRO TUBO
104122000152 | Braccio Acrobat articolato esterno | 1400 m³ | 2 Metro | Ø 160 mm
104123000152 | Braccio Acrobat articolato esterno | 1400 m³ | 3 Metro | Ø 160 mm
104124000152 | Braccio Acrobat articolato esterno | 1400 m³ | 4 Metro | Ø 160 mm

Braccio di estensione con staffa - INTESTAZIONE: CODICE | MODELLO | LUNGHEZZA
104132000152 | Braccio di estensione con staffa | 2 Metro
104133000152 | Braccio di estensione con staffa | 3 Metro
104134000152 | Braccio di estensione con staffa | 4 Metro
104135000152 | Braccio di estensione con staffa | 5 Metro

Accessori - INTESTAZIONE: CODICE | MODELLO
904000000201 | Testa per braccio Acrobat
904000000202 | Testa per braccio Acrobat con alette
904000000203 | Tubo per braccio Acrobat
904000000204 | Staffa di fissaggio

Specifiche tecniche

• Tensione ventilatore: 220 V
• Portata ventilatore indicata: 2500 m³/h
• Portata indicata nella tabella modelli: generalmente 1300 m³/h
• Portata dei bracci Acrobat: 1300–1400 m³/h a seconda del tipo
• Diametro tubo: Ø160 mm
• Lunghezze disponibili: 2 m, 3 m, 4 m, 5 m, 6 m (a seconda del modello)
• Configurazione: bracci estrattori rotanti, staffa a parete e tubo di estrazione inclusi
