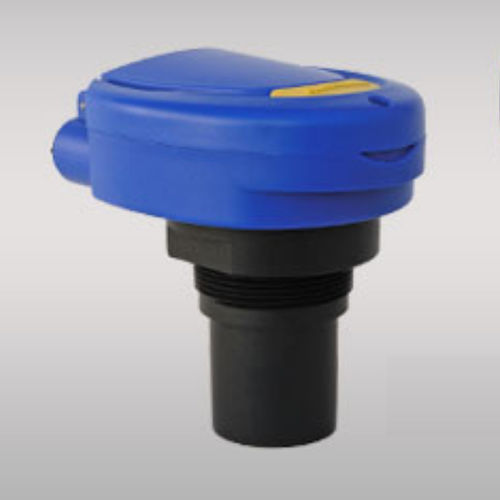

Livellostato ad ultrasuoni EchoSwitch® LU74-78 series

per liquidiper serbatoioin plastica

Il sensore di livello a ultrasuoni per uso generale fornisce un rilevamento continuo del livello fino a 26,2' (8m) con 3 relè programmabili per funzioni di interruttore di livello o di controllo del livello e un'uscita di segnale 4-20mA. Il sensore è programmato tramite il modulo display a pulsante integrato. Ogni relè può essere configurato su un singolo set point di allarme o bloccato su due set point per il riempimento o lo svuotamento automatico in modalità di controllo di livello simplex, duplex o triplex con ritardo selezionabile e logica fail-safe. Il controllore di livello incorporato può ridurre i costi sostituendo l'hardware di controllo esterno. Questo sensore di livello del liquido senza contatto è ideale per liquidi corrosivi, appiccicosi o sporchi, ed è ampiamente selezionato per le applicazioni di livello delle stazioni di sollevamento delle pompe, dei pozzetti e dei serbatoi giornalieri. CARATTERISTICHE La configurazione è semplice grazie al modulo display con pulsante integrato Tre relè programmabili per l'interruttore, il controllo della pompa e la sicurezza contro i guasti 1 pompa o valvola con 2 allarmi 2 pompe lead-lag con 1 allarme 2 pompe duplex con 1 allarme 3 allarmi indipendenti per i punti di commutazione L'uscita 4-20 mA fornisce il monitoraggio del livello di processo locale o remoto Il display LCD indica l'altezza del livello in unità ingegneristiche e lo stato del relè Fascio stretto da 2" o 3" per applicazioni con spazio limitato Banda morta corta da 4" o 8" che massimizza la capacità di riempimento del serbatoio Trasduttore PVDF e custodia per PC NEMA 4X per liquidi corrosivi Compensazione automatica della temperatura per una misurazione accurata Ripetibilità: 0,25" (6,35 mm) Eccitazione del segnale: Da 12 a 28 VDC Resistenza del loop: 500 Ohm @ 24 VDC Banda morta: LU77: 4" (10cm), LU74/78: 8" (20cm) Ampiezza del fascio: LU77: 2" (5cm), LU74/78: 3" (7,6 cm) Configurazione: Pulsante Memoria: Non volatile Tipo di display: LCD, 6 caratteri
