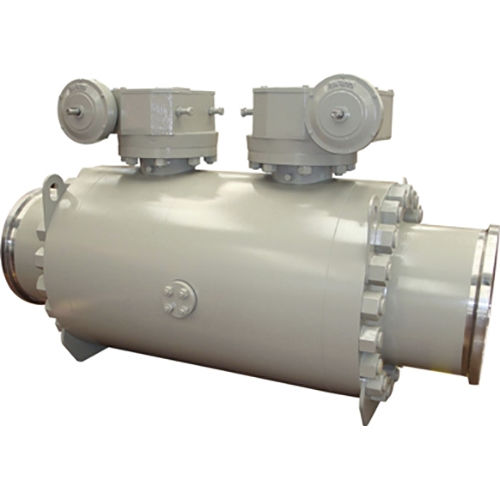

Valvola a pistone

manualedi isolamentodoppio blocco e spurgo

La valvola a doppio blocco e spurgo è una valvola a sfera a entrata laterale, con corpo imbullonato o saldato, progettata per l'uso in applicazioni upstream, midstream e downstream di petrolio e gas. Richiede due valvole di isolamento in linea e una valvola di spurgo utilizzata per drenare o sfogare il fluido intrappolato tra i due elementi di chiusura al fine di isolare in modo sicuro la tubazione a valle. Questa caratteristica può essere ottenuta con una sola valvola completa di porta di spurgo tra gli otturatori. Risparmio sui costi iniziali e di installazione grazie alla riduzione dei requisiti strutturali del progetto che consente di risparmiare spazio e peso Maggiore affidabilità del sistema grazie alla valvola singola con porta di spurgo tra due valvole Maggiore sicurezza dell'impianto e del personale grazie allo stelo antiscoppio, alla struttura antincendio e al design antistatico API 6D/6A ASME B16.34 NACE MR0175 API 6FA/API 607/API598 Standard Componenti fusi o forgiati - design del corpo imbullonato Guarnizioni: O-Ring + grafite ignifuga Sede morbida/sede metallica Raccordi: stelo e ingrassatore della sede Sedi ad effetto autosvuotante o a doppio pistone Rilievo della cavità Componenti fusi o forgiati - design del corpo imbullonato Guarnizioni: Guarnizione a labbro + grafite ignifuga Sede morbida/sede metallica Sedi ad effetto autosvuotante o a doppio pistone Doppio spurgo del blocco Coperchio esteso Rilievo della cavità Componenti fusi o forgiati - design del corpo imbullonato Guarnizioni: Spirale o grafite Sede in metallo Sedi autosvuotanti Coperchio esteso Rilievo della cavità
