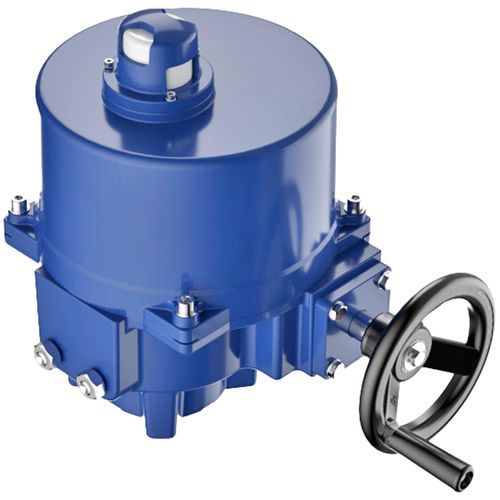

Attuatore per valvola a sfera elettrico Limitorque®

a quarto di giromonofasetrifase

Panoramica
Il Limitorque® LQI è un attuatore elettrico compatto intrusivo per azionamenti quarti di giro che garantisce un funzionamento affidabile delle valvole con opzioni di controllo e feedback flessibili. Progettato per l'uso industriale, supporta cicli di servizio gravosi e semplifica installazione e manutenzione.

Caratteristiche e vantaggi

• Manovra manuale con volantino senza frizione mantiene le valvole operative in caso di mancanza di alimentazione, evitando fermi non programmati
• Indicatore meccanico chiaro mostra la posizione della valvola a colpo d'occhio per una maggiore sicurezza
• Interruttori di controllo e ausiliari standard facilitano l'integrazione nell'automazione e riducono i tempi di messa in servizio
• Trasmissione autolock lubrificata garantisce funzionamento fluido e senza manutenzione per prestazioni costanti
• Custodia compatta e di facile manutenzione semplifica l'accesso per la manutenzione e supporta fino al 75% di ciclo operativo

Specifiche
Normative
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
Temperatura
-30°C a +65°C (-22°F a +149°F)
Gamma dimensionale
35 - 4.500 Nm
310 - 40.000 in-lb (weather-proof)
35 - 1.500 Nm
310 - 1.3290 in-lb (explosion-proof)
Configurazioni

• Controlli discreti 2/3/4 fili
• Mod 4-20 mA — ingresso & uscita
• Opzioni NCU o pulsante
• 12/24 V AC, 12/24 V DC, monofase o trifase 50/60 Hz fino a 480 V
• Opzione controllo Modbus
• Resistenza alla corrosione fino a C5

Settori

• Elettricità
• Chimica
• Acqua
• Petrolio & Gas
• Industrie generali

Specifiche tecniche

• Famiglia di prodotto: Limitorque® LQI - Attuatore elettrico compatto intrusivo per quarto di giro
• Funzionamento: attuatore elettrico quarto di giro con multiple opzioni di controllo e feedback
• Custodia / Protezione: IP67/68
• Certificazioni: CSA, CSAus, ATEX II 2 GD, IECEx
• Intervallo di temperatura di esercizio: -30°C a +65°C (-22°F a +149°F)
• Gamma coppia (weather-proof): 35 - 4.500 Nm (310 - 40.000 in-lb)
• Gamma coppia (explosion-proof): 35 - 1.500 Nm (310 - 1.3290 in-lb)
• Ciclo operativo: supporta fino al 75%
• Trasmissione: trasmissione autolock lubrificata (senza manutenzione)
• Sovrascrittura manuale: manovra manuale con volantino senza frizione
• Indicazione posizione: indicatore meccanico chiaro
• Opzioni di controllo: 2/3/4 fili discreti, Mod 4-20 mA ingresso/uscita, NCU o pulsante, opzione Modbus
• Opzioni di alimentazione: 12/24 V AC, 12/24 V DC, monofase o trifase 50/60 Hz fino a 480 V
• Resistenza alla corrosione: fino a C5
• Applicazioni tipiche: azionamento valvole quarto di giro per acqua, energia, chimica, petrolio & gas e industrie generali
