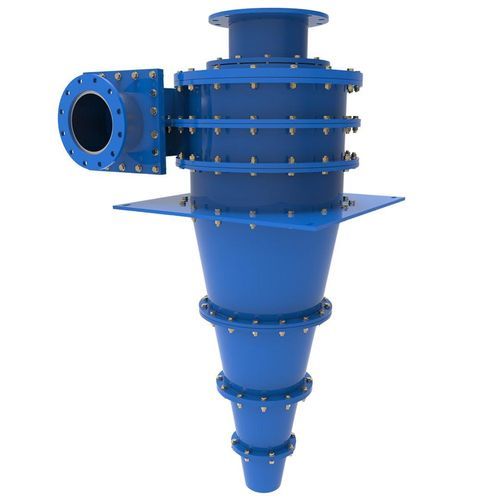

Idrociclone per liquidi KREBS®

Panoramica
Gli idrocicloni per mezzo denso KREBS® di FLSmidth assicurano una separazione ad alta efficienza delle particelle minerali dalla ganga utilizzando un mezzo denso fine a base di magnetite in acqua. Offrono separazione efficace a elevate portate di alimentazione con esigenze di manutenzione relativamente ridotte rispetto ai tradizionali contenitori statici per mezzo denso.

Vantaggi principali

• Separazione ad alta efficienza — L'azione centrifuga dell'idrociclone migliora il recupero delle particelle fini che i contenitori statici non recuperano efficacemente; gli idrocicloni sono economici e richiedono generalmente poca attenzione dell'operatore.
• Maggiore portata di alimentazione — I progetti a grande diametro accettano pezzature superiori per una separazione efficiente a portate maggiori.
• Lunga durata — Rivestimenti d'ingresso in piastrelle ceramiche spesse, componenti di rivestimento incastrabili preingegnerizzati e protezione monolitica ceramica robusta sul cono inferiore e sull'apice estendono la vita resistente all'usura in servizio abrasivo con mezzo denso.

I nostri idrocicloni per mezzo denso
Le unità gestiscono particelle di alimentazione fino a 102 mm (4 in.). Le capacità tipiche per ciclone variano approssimativamente da 77 tph (85 stph) fino a ~894 tph (985 stph) a seconda del modello e del duty. Le unità sono disponibili come singoli idrocicloni o in cluster multi-unità forniti con valvole di isolamento, manometri, tubazioni, canalette, strutture di supporto, strumentazione e accessori. Operano utilizzando un mezzo denso (magnetite e/o ferrosilicio) in sospensione nell'acqua per stabilire la separazione per densità in un flusso vorticoso pressurizzato.

Progetto e protezione contro l'usura
Per resistere all'azione abrasiva del mezzo denso, i cicloni KREBS® impiegano piastrelle ceramiche d'ingresso spesse in due gradi preingegnerizzati (spessore tipico 25–38 mm / 1–1,5 in). Le piastrelle vengono lavorate a stato 'green' e cotte per creare componenti di rivestimento incastrabili e serializzati per vita prolungata. La sezione del cono inferiore e l'apice sono protetti da un rivestimento ceramico monolitico robusto.

Applicazioni

• Pulizia del carbone (applicazione classica della separazione a mezzo denso)
• Separazioni a mezzo denso per nichel, diamante e altri minerali industriali

Confronto modelli (valori selezionati)
Nota: i valori mostrati sono rappresentativi per modello/ciclone e corrispondono ai dati tipici del produttore per le taglie confrontate.
Model | Pezzatura max particelle di alimentazione (in., mm) | Capacità alimentazione a secco (stph, mtph) | Intervallo portata polpa (gpm, m3/h) | Equivalente prevalenza (ft, m)
D20B | 3/4 in., 19 mm | 85 stph, 77 mtph | 1,050 gpm, 238 m3/h | 15 ft, 4.6 m
D26B | 1½ in., 38 mm | 150 stph, 136 mtph | 1,910 gpm, 434 m3/h | 20 ft, 6.1 m

Note su prove e fornitura
FLSmidth supporta le prove di validazione (laboratorio e prove in sito) e offre servizi aftermarket inclusi corsi di manutenzione, ricambi e materiali di consumo, nonché programmi di ricostruzione/scambio dei cicloni. La selezione è supportata dalla valutazione del processo per garantire la corretta configurazione dell'attrezzatura e del cluster per l'applicazione.

Specifiche tecniche

• Denominazione commerciale: KREBS® heavy-media hydrocyclones
• Produttore / marca: FLSmidth
• Capacità dimensione max di alimentazione: fino a 102 mm (4 in.)
• Intervallo capacità tipico per ciclone: ~77 tph (85 stph) a ~894 tph (985 stph) a seconda di modello e duty
• Esempi portata polpa: ~1,050 gpm (238 m3/h) a ~1,910 gpm (434 m3/h) per modelli selezionati
• Esempi equivalente prevalenza: ~15 ft (4.6 m) a ~20 ft (6.1 m) per modelli selezionati
• Mezzo denso: magnetite e/o ferrosilicio in acqua
• Protezione contro usura: piastrelle ceramiche d'ingresso preingegnerizzate (25–38 mm / 1–1,5 in) e rivestimento ceramico monolitico per cono inferiore e apice
• Opzioni di fornitura: cicloni singoli o cluster multi-unità con valvole, manometri, tubazioni, canalette, strutture di supporto e strumentazione
