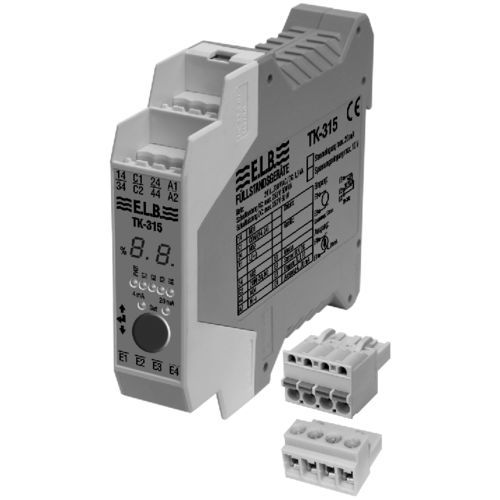

Unità di valutazione TK-315

Il comparatore di limite TK-315 può essere utilizzato insieme ai nostri sensori di livello continui TK-30... con segnale di uscita 0(4)...20 mA o 0...10 V per il controllo/misura del livello. Caratteristiche speciali Controllo e rilevamento dei livelli di riempimento tramite segnale di ingresso 0(4)...20 mA o 0...10 V Punti di commutazione regolabili digitalmente Regolazione libera dei 4 valori limite sull'intera lunghezza di misura Ulteriori informazioni sul prodotto Se sono necessari più di 4 valori limite (contatti NA), i singoli comparatori di soglia possono essere collegati in parallelo per formare un'unità funzionale. Tutti i valori limite possono essere regolati liberamente sull'intera lunghezza di misura. Il segnale all'ingresso del comparatore di soglia viene confrontato con valori di soglia che possono essere regolati digitalmente dall'utente. Se questi valori limite vengono superati o non raggiunti, si attiva il rispettivo contatto di uscita isolato. I relè di uscita del comparatore di limite TK-315 funzionano in base al principio della corrente a circuito aperto. Il segnale di misura è indicato digitalmente in %. Il TK-315 dispone di un'ampia gamma di alimentatori e può essere alimentato da 24 V CC a 230 V CA. Caratteristiche Classe di protezione EN60529 morsetto IP 20 Classe di protezione EN60529 alloggiamento del pannello frontale IP 40 Temperatura di esercizio -20...+60 °C tensione nominale 24... 230 V CA/CC Consumo di energia 2 VA Dimensioni alloggiamento tipo B 22,5 x 114,5 x 99 mm Dimensioni alloggiamento tipo C 22,5 x 114,5 x 114 mm Ingresso potenza 0/4...20 mA Tensione di alimentazione 0...10 V Resistenza nel circuito a tre fili RG 0-4...10 kΩ Uscita Tensione di commutazione max. 250 V CA Corrente di commutazione max. 3 A Capacità di commutazione max. 500 VA Tolleranza dell'influenza della temperatura max. ± 0,6 % del segnale Montaggio Tragschiene nach EN 50022 Display (%)
