Trasmettitore di livello Modbus F170

RS-232RS-4854-20 mA

Descrizione del prodotto

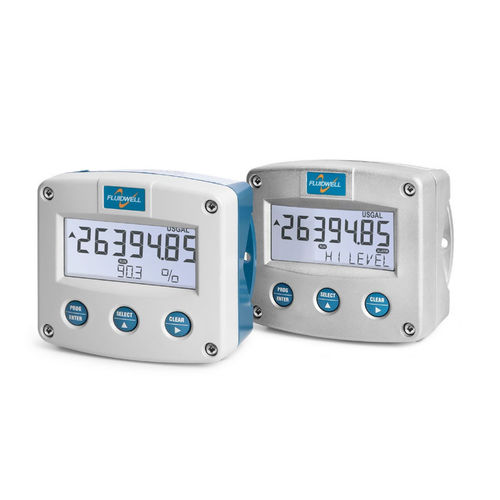

Il F170 è un indicatore e monitor di livello da montare in campo per la misurazione continua del livello. Visualizza il livello/altezza e il contenuto su un display a doppia linea chiaro con bargraph dedicato. L'unità accetta un ingresso di livello (0)4–20 mA (HART trasparente), offre fino a quattro uscite di allarme configurabili (basso-basso, basso, alto, alto-alto) con funzione di ignorare e può attivare dispositivi acustici o visivi. Le comunicazioni includono Modbus (ASCII/RTU) su RS232/RS485 e una porta USB-C per la configurazione. Gli involucri robusti in alluminio o acciaio inox 316L (IP65, IP67 / Type4X) e l'intervallo di funzionamento da -40°C a +70°C consentono un funzionamento affidabile in campo.

Vantaggi

• Indicazione continua e precisa del livello con presentazione numerica e bargraph simultanee.
• Involucri per campo robusti in alluminio o 316L con protezione IP65/IP67 / Type4X per ambienti esterni e severi.
• Configurazione coerente e semplice tramite la struttura di configurazione Fluidwell, riducendo i tempi di messa in servizio.
• Montaggio flessibile: parete, tubo, pannello o direttamente su sensori esterni.
• Display a doppia linea che mostra livello/altezza, contenuto, percentuale di riempimento, ingresso 4–20 mA o valori di allarme.

Caratteristiche

• Quattro allarmi di livello configurabili: basso-basso, basso, alto, alto-alto con funzioni opzionali di ignorare/cancellare.
• Bargraph dedicato che rappresenta il livello/altezza o il contenuto.
• Retroilluminazione LED rossa lampeggiante in caso di allarme.
• Unità di misura personalizzabili per livello/altezza e contenuto.
• Ingresso di livello singolo: (0)4–20 mA (HART trasparente).
• Opzioni di uscita analogica: attiva, isolata (passiva) o alimentata in loop per ritrasmissione di livello/altezza, contenuto o ingresso.
• Fino a quattro uscite di allarme: transistor passivi o relè meccanici heavy-duty.
• Comunicazione Modbus completa (ASCII/RTU) tramite RS232 / RS485 o RS485 isolato.
• Porta USB-C per configurazione remota plug-and-play.
• Programmazione tramite PC/portatile con software di configurazione gratuito.
• Opzioni di alimentazione: 10–27V DC (base), isolato 12–30V DC / 12–24V AC, o isolato 115–230V AC.
• Backup automatico di tutte le impostazioni.

Applicazioni

• Misurazione continua del livello, monitoraggio e ritrasmissione dei segnali di livello o contenuto.
• Indicatore da campo per aree non pericolose e pericolose; adatto a pioggia, neve, polvere, ambienti sabbiosi o atmosfere saline.
• Ampio intervallo di temperatura ambiente: -40°C a +70°C (-40°F a 158°F).

Specifiche tecniche

• Ingressi segnale — Ingressi livello: (0)4–20 mA (HART trasparente).
• Uscite segnale — Uscite allarme: Configurabili per basso-basso, basso, alto, alto-alto o allarmi combinati; uscita allarme cancellabile opzionale; fino a quattro relè meccanici heavy-duty.
• Uscite analogiche: Trasmissione di livello/altezza, contenuto o ritrasmissione dell'ingresso; scalabile a qualsiasi campo; opzioni includono una uscita 4–20 mA isolata passiva, una uscita attiva (0)4–20 mA o uscita alimentata in loop isolata.
• Alimentazione: 10–27V DC; isolato 12–30V DC / 12–24V AC; isolato 115–230V AC (base: 10–27V DC).
• Alimentazione sensore: 24V DC.
• Comunicazione — Protocollo: Modbus ASCII / RTU.
• Comunicazione — Interfaccia: RS232 / RS485 2 fili / RS485 isolato 2 fili; USB-C per configurazione remota solo.
• Involucro / Meccanica: Involucro di campo robusto in alluminio o acciaio inox 316L; protezione IP65, IP67 / Type4X.
• Display: Display a doppia linea che mostra livello/altezza, contenuto, percentuale di riempimento, ingresso 4–20 mA o valori di allarme più bargraph dedicato.
• Ambiente / Intervallo oper.: -40°C a +70°C (-40°F a 158°F); adatto a condizioni meteorologiche e atmosfere corrosive severe.
• Note: Versioni intrinsecamente sicure indicate a pagina prodotto; disponibilità a seconda di modello/configurazione.
