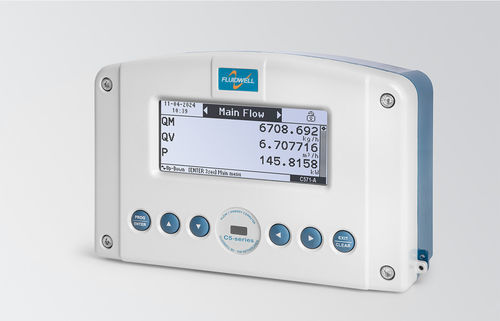

Calcolatore di portata per gas C571

volumetricomassicodi portata massica

Descrizione del prodotto
Il calcolatore di portata ed energia C571 misura portata, temperatura e pressione e utilizza AGA8, SGERG88(91) o tabelle per calcolare volume, massa ed energia. La linearizzazione migliora la precisione su tutta la gamma di portata. Un ampio registro di logging memorizza i valori misurati e calcolati. L'involucro di campo in alluminio IP66/67 è progettato per condizioni meteorologiche e industriali gravose.

Vantaggi

• Involucro in alluminio IP66/67, Tipo 4X, adatto ad ambienti esterni e industriali.
• Schermo ampio e versatile con retroilluminazione luminosa per facile lettura giorno e notte.
• Operazione intuitiva tramite sei tasti in silicone industriale o con software di configurazione gratuito.
• Due ingressi temperatura per misure ingresso/uscita (es. scambiatore di calore).

Caratteristiche

• Supporto media: aria, N2, O2, H2, CO2, CH4, gas naturale, gas ideale e altri gas.
• Visualizza portata massica calcolata, portata volumetrica (base) e potenza alle condizioni reali.
• Calcola valori totalizzati per volume (base), massa ed energia.
• Determina densità, entalpia, calore specifico e comprimibilità (SGERG88 e AGA8 G1, G2).
• Progettato per applicazioni a flusso singolo con ordine del display principale personalizzabile.
• Registrazione dati dei parametri di processo e dei valori calcolati; frequenza di aggiornamento fino a 10 volte al secondo.
• Undici punti di linearizzazione per ingresso per migliorare la precisione nelle diverse gamme.
• Accetta ingressi impulso, pressione differenziale (impilata) e segnali 4–20 mA.
• Ingressi Pt100 / Pt500 / Pt1000 con equazione di Callendar–van Dusen.
• Intervallo di temperatura ambiente: -40°C a +55/+70°C a seconda della configurazione.
• Supporto multilingue e interfaccia grafica con cifre di grandi dimensioni.

Applicazioni

• Misura dei gas industriali: gas naturale, idrogeno, CO2 e altri gas.
• Portataimetri basati su pressione differenziale singola o impilata e sistemi di mediazione.
• Ambienti esterni e gravosi: pioggia, neve, deserti sabbiosi, atmosfere saline e temperature da -40°C a +70°C.

Specifiche tecniche

• Ingressi segnale
  • Ingressi portata: Un ingresso HF a impulsi (NAMUR, bobina, PNP, NPN, reed o ingresso attivo). Da uno a tre ingressi analogici: 4–20 mA attivi o passivi. Adatto per 2 o 3 sensori dP impilati.
• Ingressi temperatura
  • Due ingressi Pt100, Pt500 o Pt1000 (2-, 3- o 4‑fili) con equazione Callendar–van Dusen.
  • Due ingressi 4–20 mA (attivi/passivi) per temperatura.
• Ingressi pressione
  • Un ingresso analogico pressione: 4–20 mA attivo o passivo.
• Ingressi stato
  • Due ingressi configurabili per allarmi esterni o segnali.
• Uscite segnale
  • Uscite impulsi: Due uscite transistor passive configurabili, selezionabili fra i valori calcolati. Frequenza max 2 kHz.
• Uscite allarme
  • Due uscite transistor passive e due uscite relè, configurabili per eventi, errori o avvisi soglia.
• Uscite analogiche
  • Una o due uscite isolate 4–20 mA (attive/passive) per ritrasmissione di valori calcolati.
• Alimentazione
  • Alimentazione: 16–27 V DC o 100–230 V AC.
  • Alimentazione sensori: ingressi analogici >20 V DC in modalità attiva. Ingressi impulsi: 5,4 / 8,2 / 12 / 22 V DC.
• Area a rischio
  • Non scintillante, Zona 2: in attesa.
• Comunicazione
  • Lettura dati, lettura/scrittura configurazione, estrazione log e aggiornamento firmware (USB).
  • Protocollo: Modbus RTU. Interfacce: USB, RS232, RS485 (2 fili).
