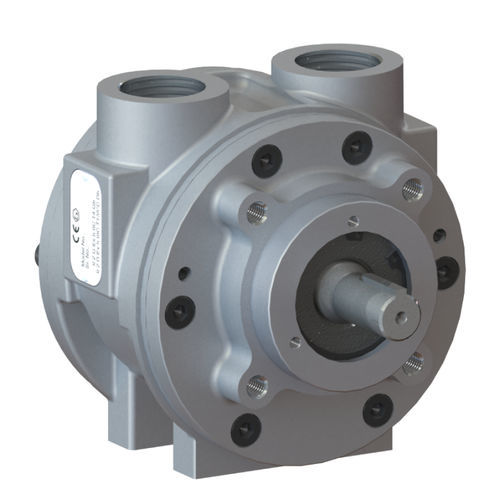

Motore pneumatico a paletta 8VM

ATEXcon flangia

Per scegliere il motore pneumatico adeguato all’applicazione serve conoscere la pressione di alimentazione [Air supply pressure in psi] disponibile, e il numero di giri [speed in rpm] richiesti. Il primo grafico serve a identificare la coppia [torque Nm] e la potenza [power kW] che il motore può fornire. Per determinare la coppia bisogna salire in verticale dal numero di giri e incrociare la curva rossa corrispondente alla pressione di alimentazione scelta. Nel punto di intersezione leggere il valore a sinistra del grafico. La stessa procedura vale per determinare la potenza incrociando però le curve grigio e leggendo il valore a destra del grafico. Nel secondo grafico è possibile leggere il consumo dell’aria [air consumption mt3/hr]: come per le grandezze precedenti salire in verticale dal numero di giri e incrociare la curva grigio corrispondente alla pressione di alimentazione disponibile. Dal punto di intersezione è possibile leggere il valore di consumo a sinistra del grafico.
