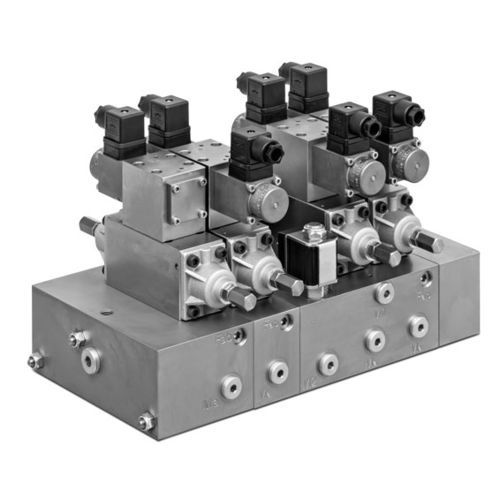

Distributore idraulico con piastra girevole MEV series

a cassettopilota4/3

La MEV è una valvola proporzionale a 4/3, 4/2 o 3/2 vie. Di solito viene utilizzata come parte di una configurazione complessiva. Sono disponibili diversi cursori. La forma della bobina della valvola proporzionale AMCA è diversa dalle altre bobine convenzionali. Il risultato è una curva di flusso progressiva. Per sfruttare al meglio la corsa massima della bobina, l'angolo di ingresso o di uscita dell'attacco A e/o B può essere regolato per flussi più elevati. Per una portata costante, la caduta di pressione attraverso l'orifizio del cursore rimane costante, indipendentemente dalla pressione di carico. Il funzionamento della valvola direzionale proporzionale con stadio pilota controllato elettricamente (MEV) è spiegato di seguito. Quando il solenoide a viene azionato, spinge il cursore di controllo (pistone di controllo) verso il solenoide b e apre la sezione trasversale 1 del cursore. Questo rilascia la pressione di controllo nella camera della molla 1 (la cui velocità è controllata dall'orifizio regolabile 5) e attraverso l'orifizio 3 all'estremità del cursore opposta al solenoide a. La forza di bilanciamento sul cursore di controllo è la forza del solenoide, che è proporzionale al segnale elettrico di ingresso. La forza di bilanciamento corrisponde alla pressione di controllo nel solenoide b e anche nella camera delle molle 1. Questa pressione preme il cursore principale contro la molla nella camera delle molle 2 e quindi assume una posizione proporzionale al segnale di ingresso elettrico. Le viti delle camere a molla possono essere utilizzate per limitare la portata massima avvitando le viti e limitando così la corsa del cursore principale.
