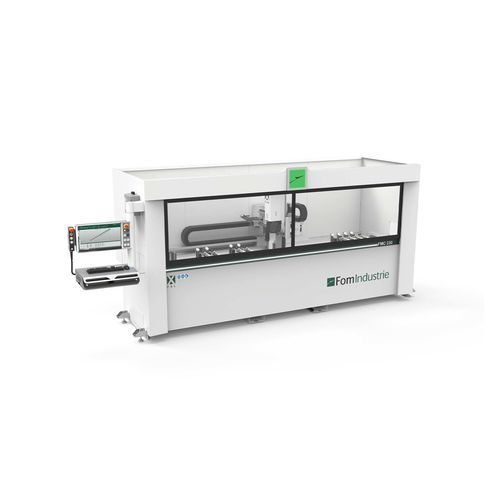

Centro di lavoro 4 assi FMC 230

verticaleper acciaioper alluminio

Panoramica
La FMC SERIE DUE (es. FMC 230) è un centro di lavoro a 4 assi progettato per foratura e fresatura di profilati in alluminio e acciaio. Integra un magazzino utensili fisso a 10 posizioni, regolazione ganasce senza chiavi e una carterizzazione ergonomica che assicura visibilità e protezione. Sono disponibili soluzioni brevettate FOM INDUSTRIE come X FLOW e X PAL per ottimizzare la lubrificazione e assistere il posizionamento delle barre.

Funzionalità principali

• Centro di lavoro 4 assi per profilati (foratura e fresatura)
• Magazzino utensili di serie fino a 10 utensili
• Regolazione ganasce senza uso di chiavi per setup rapido
• Elettromandrino 5 kW (modulo software per maschiatura rigida disponibile)
• X FLOW: orientamento dinamico degli ugelli di lubrificazione (BREVETTO FOM INDUSTRIE)
• X PAL: barra LED multifunzione assistente al posizionamento (BREVETTO FOM INDUSTRIE)
• Pulsantiera di comando per operare la macchina da ogni postazione
• Consolle 24" agganciata alla cabina di protezione
• Carterizzazione integrale ergonomica per visibilità e sicurezza

Capacità di lavorazione e accessori

• Testa di lavorazione per interventi su 3 facce del profilo; opzione fresa a disco per testate
• Dispositivo di misura della lunghezza barra per posizionare con precisione le lavorazioni
• Battuta fissa sinistra a comando pneumatico; seconda battuta destra opzionale
• Morse in ghisa d’alluminio con posizionamento automatico sull’asse X
• Misuratore lunghezza utensile integrato
• Logo luminoso e LED multifunzione per assistenza operatore e indicazione stato macchina

Software
FSTCam4 è il pacchetto CAM integrato per estrusi in alluminio: gestisce progettazione, preparazione pezzo, distinta di lavoro ed esecuzione in un’unica applicazione, adottando strategie avanzate per ottimizzare i tempi e la qualità dei pezzi.

Specifiche tecniche

• Tipologia: centro di lavoro 4 assi per profilati
• Modello / serie: FMC SERIE DUE (es. FMC 230)
• Assi controllati: 4
• Magazzino utensili: fisso, fino a 10 utensili (di serie)
• Elettromandrino: 5 kW (modulo SW per maschiatura rigida disponibile)
• Carro asse X: trave in acciaio elettrosaldato su guide a ricircolo di sfere; motore brushless
• Velocità di lavoro (X): fino a 90 m/min
• Display operatore: consolle 24"
• Sistemi di assistenza: X PAL, X FLOW
• Opzioni: lavorazione profili fuori misura, Flowdrill, lavorazione 2 pezzi, lavorazione multipla con X PAL
