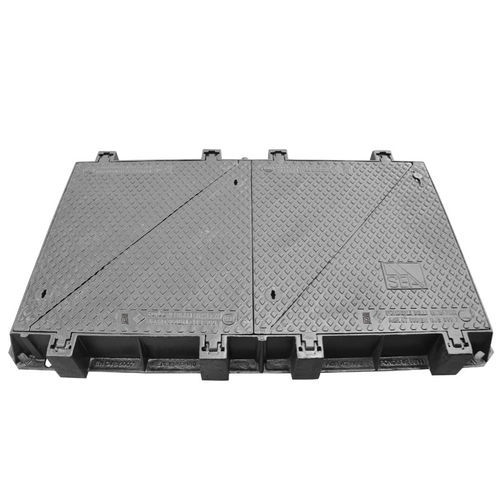

Tombino rettangolare ADR CLASS F900 series

in ghisain ghisa duttilequadrato

Chiusino di ispezione in ghisa sferoidale EN-GJS-500-7 conforme alla norma EN 1563:2018 con resistenza a rottura superiore a 900 KN (90 t) e 600 KN (60t) conforme alla classe di carico F900 e E600 prevista dalla norma EN 124:2015 TELAIO Di forma rettangolare realizzato, in unica fusione, prevede l’apertura tramite semicoperchi triangolari, privo di guarnizioni, assicura la stabilità con un accoppiamento metallo-metallo su tre punti. All’esterno presenta una struttura con costole e asole per ottimizzare la tenuta della malta cementizia e l’inserimento di dispositivi di ancoraggio. Inoltre ha la sede di rotazione dell’articolazione del coperchio realizzata in fusione. COPERCHI Di forma triangolare, incernierati al telaio, servo assistiti con un pistone a gas, che ne riduce lo sforzo(possono essere manovrati da un singolo operatore), l’apertura massima 110°. La chiusura è realizzata in acciaio inox manovrabile con chiave a sezione speciale che aumenta la sicurezza e impedisce l’apertura dei chiusini da parte di personale non autorizzato. Inoltre la chiave crea un comodo manico per l’apertura e chiusura. La superficie superiore è antisdrucciolo ed ha una conformazione tale da consentire il completo deflusso delle acque di scorrimento per evitare formazione di ghiaccio. Chiave di sollevamento 06 Chiave di manovra 05 Serratura in acciaio inox Pistone a gas LA SCELTA DELLA CLASSE APPROPRIATA RICADE SOTTO LA RESPONSABILITÀ DEL PROGETTISTA/ DIRETTORE LAVORI. SE ESISTE UN DUBBIO, (TRAFFICO PARTICOLARMENTE INTENSO E/O SOGGETTO A CARICHI PARTICOLARMENTE ELEVATI), È IL CASO DI SCEGLIERE LA CLASSE SUPERIORE ALLA MINIMA.
