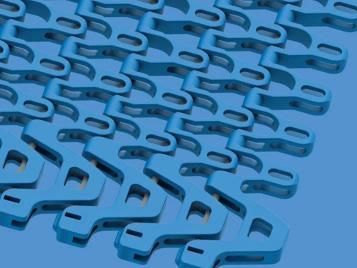

Nastro trasportatore flessibile 9.1

a spiraleperforatocurvo

Panoramica del prodotto
Cintura di trasporto a spirale e a flessione laterale con passo 50 mm, progettata per applicazioni alimentari e non alimentari da medie a pesanti. Adatta a torri a spirale con azionamento a gabbia e a sistemi di trasporto rettilinei e curvi.

Caratteristiche di progettazione

• Moduli laterali flessibili in schema a mattoncino per elevate forze di trazione
• Fissaggio del perno di snodo senza clip per giunzioni affidabili
• Perni di snodo in acciaio inox (6 mm) per alta capacità di carico e ottima rigidità laterale
• Ridotto supporto della cintura e posizione stabile nelle curve
• Fattore di collasso regolabile (Cc) da 1,3 a 2,9 per adattarsi alla geometria della spirale

Dati di base
Passo: 50 mm (1,97 in)
Larghezza minima della cintura: 100 mm (3,9 in)
Incrementi di larghezza: 50 mm (1,97 in)
Perni di snodo: 6 mm (0,24 in), acciaio inox

S9.1-57 GRT (CW/CCW) | 57% area aperta | Superficie a griglia
Variante di cintura a spirale con 57% di area aperta per eccellente circolazione dell'aria e drenaggio. Area di contatto 31%; apertura massima Ø = 24 mm (0,94 in). Superficie a rete con montaggio del perno senza clip. Moduli di bordo speciali nel raggio interno (SMT) consentono di regolare il fattore di collasso (Cc = 1,3–2,9) e garantiscono un trasporto regolare.

Pignoni
Disponibili in diverse misure con alesaggio pignone rotondo o quadrato per adattarsi a diversi azionamenti e alberi.

Supporti
Dati CAD 2D e 3D disponibili. Video di montaggio/installazione disponibile.

Applicazioni / Specifiche tecniche

• Passo: 50 mm (1,97 in)
• Larghezza minima della cintura: 100 mm (3,9 in)
• Incrementi di larghezza: 50 mm (1,97 in)
• Perni di snodo: 6 mm (0,24 in), acciaio inox
• Fattore di collasso regolabile: 1,3 – 2,9
• Variante S9.1-57 GRT: 57% area aperta, 31% area di contatto, apertura massima Ø 24 mm (0,94 in)
• Superficie: struttura a rete
• Fissaggio: montaggio perno senza clip
• Moduli di bordo: SMT per collasso regolabile e trasporto fluido
• Adatto per torri a spirale (azionamento a gabbia), sistemi di trasporto rettilinei e curvi
• Applicazioni: trasporto alimentare e non alimentare da medie a pesanti
• Pignoni: più misure; opzioni di alesaggio rotondo o quadrato
