Morsetto di serraggio per attrezzi elettrici

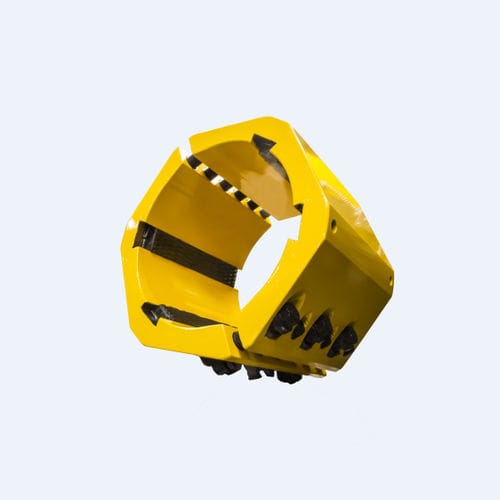

MORSETTO PER GIUNTO UTENSILE Gamma variabile Il morsetto per giunto utensile a gamma variabile è costituito da un mozzo diviso, da matrici a pinza e da viti a testa cilindrica, tutti prodotti in acciaio legato, trattati termicamente per garantire la massima resistenza e capacità di presa. Ogni gruppo è lavorato per incorporare le matrici a pinza in una scanalatura a coda di rondine lavorata per tutta la lunghezza del mozzo. I perni di arresto a ciascuna estremità della matrice impediscono la caduta della matrice dal gruppo. Le viti a testa cilindrica ad alta resistenza, equamente distanziate in verticale lungo ciascun lato del mozzo, vengono serrate per distribuire la forza di serraggio in modo uniforme lungo l'intera lunghezza della matrice a pinza. La pressione del morsetto impedisce ai giunti filettati dell'utensile di arretrare. INSTALLAZIONE Applicare il composto per filettature appropriato ai giunti dell'utensile e serrare le filettature alla coppia API suggerita. Rimuovere le viti a testa cilindrica dal gruppo e separare le due metà della pinza. Posizionare le due metà in modo da centralizzare il gruppo verticalmente intorno agli alberi nel punto in cui i giunti dell'utensile si sono uniti. Iniziare a serrare le viti del tappo alternando a 180 gradi per mantenere una pressione uniforme su ciascun lato del morsetto, applicando la forza contro la circonferenza esterna di ciascun albero mentre le viti del tappo vengono serrate. Il morsetto per giunti è costituito da un mozzo diviso, da matrici a pinza e da viti a testa cilindrica sono realizzati in acciaio legato, trattato termicamente per garantire la massima resistenza e capacità di presa capacità di presa. Ogni gruppo è lavorato per incorporare le matrici della pinza in una scanalatura a coda di rondine scanalatura a coda di rondine lavorata per tutta la lunghezza del mozzo. I perni di bloccaggio a ciascuna estremità della pinza impediscono che la matrice cada dal gruppo.
