Reattore con agitazione meccanica (STR)

per l'industria farmaceuticaper il settore industrialeper prodotti chimici

Panoramica

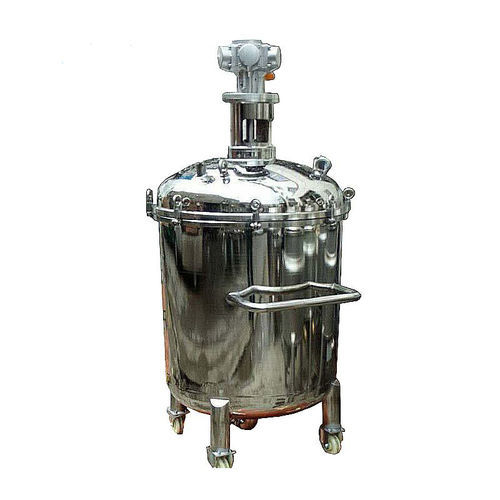

I reattori a camicia JCT Machinery sono recipienti di reazione in acciaio inossidabile tipo caldera con agitatore integrato e camicia per la circolazione di un mezzo termico. Sono impiegati in processi che richiedono controllo della temperatura e agitazione nelle industrie chimica, farmaceutica, dei coloranti e delle vernici.

Principali condizioni pericolose

• Ingresso d’aria durante la manutenzione (apertura del boccaporto, sostituzione incompleta) che può formare miscele esplosive all’interno del recipiente.
• Utilizzo di gas infiammabili per pressurizzare o eseguire prove di pressione/perdite senza adeguati controlli, creando atmosfere esplosive.
• Lavori a caldo senza analisi dei rischi, permessi o isolamento corretto (piastre cieche) aumentano il rischio di incendio/esplosione.
• Giunti, flange o bulloni di valvole non sigillati correttamente possono causare perdite o cedimenti sotto pressione.
• Operare oltre i carichi di progetto (sovrapressione, sovraccarico) può portare a guasti catastrofici.
• Abbassamento non autorizzato del livello liquido che disattiva i sigilli idraulici e consente l’ingresso d’aria da pompe/compresseori.
• Variazioni non rilevate dei parametri di processo (es. ingresso di ossigeno, escursioni di temperatura) che possono scatenare reazioni pericolose.

Tipi principali di errori operativi

• Sequenza errata durante sostituzione e pulizia delle attrezzature che genera rischi intrappolati.
• Operazione scorretta delle valvole (staggering, sequenza sbagliata, ritardi) che causa riflusso, pressione trattenuta o sovrapressione.
• Alimentazione troppo rapida o irregolare che provoca rapido aumento della temperatura o solidificazione del prodotto.
• Mancata rimozione tempestiva dei condensati o gestione scorretta che causa sovrapressione d’acqua.
• Problemi di aspirazione di compressori o pompe che consentono l’ingresso d’aria e la formazione di miscele esplosive.
• Arresto prematuro di pompe o del circuito di raffreddamento che provoca surriscaldamento locale e danni all’attrezzatura.
• Immissione di materiali errati che possono decomporsi o reagire violentemente durante il processo.
• Gestione scorretta della valvola di uscita che causa trabocco o emissione in copertura con rischio di accensione in presenza di fiamma libera.

Progetto del reattore a camicia (punti chiave)

• Costruzione: corpo in acciaio inossidabile con agitatore interno e camicia esterna o integrata per la circolazione del fluido termico.
• Funzione della camicia: permette il riscaldamento o raffreddamento controllato mediante circolazione di un mezzo termico.
• Applicazioni tipiche: sintesi chimica, reazioni farmaceutiche, trattamenti di coloranti, produzione di vernici e altri processi sensibili alla temperatura.

Precauzioni e punti di manutenzione

• Isolare completamente il reattore dalle linee di processo durante la manutenzione usando piastre cieche certificate; verificare l’integrità dell’isolamento prima dei lavori.
• Eseguire lavori a caldo solo dopo analisi formale dei rischi e con permessi validi; garantire ventilazione e atmosfera libera da gas.
• Non utilizzare gas infiammabili per prove o pressurizzazioni salvo che siano previste misure di sicurezza e monitoraggio adeguati.
• Applicare procedure chiare e formare gli operatori sul corretto sequenziamento delle valvole per evitare riflussi e pressioni intrappolate.
• Monitorare costantemente i parametri di processo (pressione, temperatura, ossigeno) e attivare allarmi in caso di deviazioni.
• Proteggere pompe e compressori dal funzionamento a secco e dalla suzione negativa; assicurare lo spurgo dei condensati e il controllo dei livelli.

Specifiche tecniche

• Materiale: acciaio inossidabile per le parti a contatto con il prodotto.
• Tipo: reattore a camicia / caldaia di reazione con dispositivo(i) di agitazione.
• Componenti principali: corpo del reattore, agitatore interno, camicia (interlayer), boccaporto, valvole, flange e tenute.
• Ruolo della camicia: riscaldamento/raffreddamento tramite mezzo circolante (olio termico, vapore, acqua, glicole a seconda delle specifiche).
• Controllo: richiede monitoraggio di livello, temperatura e pressione con interblocchi di sicurezza.
• Industrie tipiche: chimica, farmaceutica, coloranti, vernici e processi industriali specializzati.
• Focus di manutenzione: isolamento (piastre cieche), permessi per lavori a caldo, sequenziamento valvole/pompe, drenaggio condensati e monitoraggio dei parametri.
