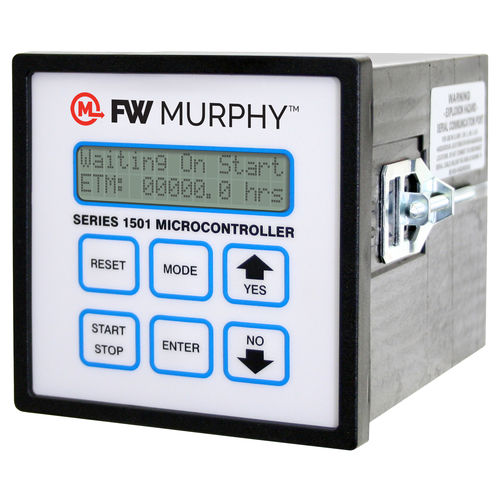

Unità di controllo programmabile S1501

digitale

Allarme/Spegnimento per 32 o 64 sensori N.A. o N.C Selezione della sequenza di funzionamento Nomenclatura del sensore regolabile in campo Blocco del sensore selezionabile Classe A, B, C o P Funzione tachimetro/sovravelocità incorporata Comunicazioni RS232 o RS485 Modbus RTU Due timer di avvio/esecuzione e misuratore del tempo trascorso Certificato CSA o approvato NRTL per l'uso in Classe I, Div. 1 Grps. C e D Lo strumento S1501 è un sistema di allarme, spegnimento e controllo a microprocessore con funzione di tachimetro/oremetro. Segnala in caratteri alfanumerici il dispositivo di protezione che ha segnalato un allarme o ha causato l'arresto dell'apparecchiatura. Le informazioni e le regolazioni vengono richiamate da una tastiera a sei pulsanti posta sul frontale dell'unità. Le configurazioni, come la nomenclatura degli allarmi o degli spegnimenti, i timer preimpostati e la calibrazione del tachimetro, possono essere effettuate sul campo. Il sistema FW Murphy S1501 dispone di sette relè SPDT. Nel modello standard, i relè sono assegnati alle seguenti funzioni: lubrificante, manovella, accensione/motore, valvola carburante/refrigeratore, carico, allarme e spegnimento. Il sistema S1501 completo è composto da una testa, una morsettiera di ingresso del sensore (due necessarie per i modelli a 64 sensori), uno o più cavi piatti a nastro da 914 mm (36 pollici) per il collegamento della morsettiera alla testa e un alimentatore antideflagrante di Classe I, Div. 1. Il sistema S1501 è alimentato da 120 VCA o da 12 o 24 VCC. La testa è classificata a sicurezza intrinseca e comprende una porta di comunicazione, selezionabile a ponticello per RS232 o RS485, che funziona come slave MODBUS RTU. Questa porta consente funzioni di controllo remoto come avvio/arresto, carico/scarico, ecc. e l'accesso in lettura ai registri di mantenimento S1501
