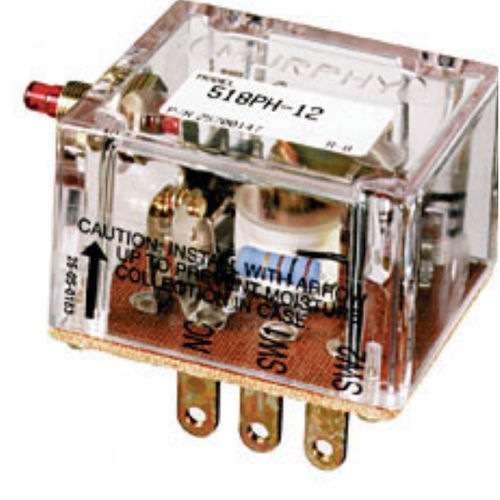

Interruttore di potenza Tattletale®

magnetico

Gli annunciatori e gli interruttori magnetici Tattletale sono i centri nevralgici che traducono le operazioni dei contatti Swichgage® in decisioni e azionano il dispositivo di allarme o di spegnimento. Questi interruttori sono i dispositivi di trasporto del carico elettrico per il dispositivo di allarme o di spegnimento. Gli annunciatori tattili indicano quale funzione monitorata si è guastata portando all'allarme o allo spegnimento, mentre gli interruttori magnetici non lo fanno. Gli interruttori magnetici funzionano fondamentalmente come un relè di chiusura. Applicazione Gli interruttori magnetici e gli annunciatori Tattletale sono disponibili per l'uso con motori o motori elettrici. Sono disponibili vari circuiti, ritardi temporali e configurazioni di contatti per adattarsi alla fonte di alimentazione e alla modalità di funzionamento richiesta per il solo allarme, l'allarme prima dello spegnimento o il solo spegnimento. Per i motori con accensione a spinterogeno, l'interruttore magnetico apre il circuito della bobina dello spinterogeno per provocare lo spegnimento. Per le accensioni a magnete o CD, l'interruttore magnetico mette a terra l'uscita di accensione. Alcuni modelli possono anche far scattare le valvole del carburante invece o in aggiunta alla messa a terra dell'accensione. I motori diesel si spengono chiudendo l'alimentazione del carburante o dell'aria. Gli interruttori magnetici e i segnalatori Tattletale possono creare o interrompere i circuiti per questi motori. Per le applicazioni su motori elettrici, sono disponibili vari interruttori magnetici per azionare l'avviatore del motore, la bobina di mantenimento direttamente o in combinazione con un gruppo trasformatore-relè appropriato. Caratteristiche Gli interruttori magnetici e i segnalatori Tattletale descritti in questo bollettino sono dispositivi di tipo relè ad azionamento elettrico. I modelli sono disponibili per funzionare con alimentazione a batteria, 120 VCA, magneti convenzionali e accensioni a scarica di condensatore.
