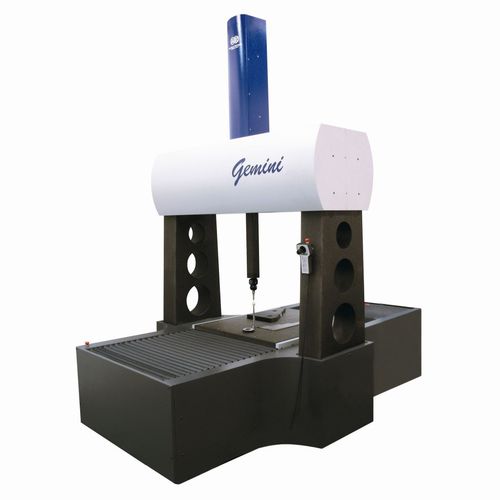

Macchina di misura a coordinate a portale Gemini series
per grandi pezziper pezzi piccoliper alberi a gomito

macchina di misura a coordinate a portale
macchina di misura a coordinate a portale
macchina di misura a coordinate a portale
macchina di misura a coordinate a portale
macchina di misura a coordinate a portale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a portale
Applicazioni
per grandi pezzi, per pezzi piccoli, per alberi a gomito, per protesi di articolazione, per il settore aeronautico
Tipo di tastamento
a sensore multiplo, ottica, a contatto
Altre caratteristiche
ad alta precisione, automatizzata, su cuscinetto pneumostatico
Corsa X

1.000 mm, 1.200 mm, 1.500 mm, 1.800 mm, 2.000 mm
(39 in, 47 in, 59 in, 71 in, 79 in)

Corsa Y

800 mm, 1.000 mm, 1.200 mm, 1.500 mm
(31 in, 39 in, 47 in, 59 in)

Corsa Z

600 mm, 800 mm, 1.000 mm
(24 in, 31 in, 39 in)

Descrizione

Gemini è una macchina di misura per il controllo automatico di pezzi di medie dimensioni e per la digitalizzazione di forme e modelli. Struttura a portale fisso e a tavola mobile. • Basamento/guida, tavola portapezzo, colonne di sostegno asse Y, guide di scorrimento asse Y in diabase (granito nero) – tavola portapezzo completa di forature per il fissaggio dei pezzi da controllare. • Guide di scorrimento asse X – basamento con guide prismatiche in diabase. • Guide di scorrimento asse Y – doppia traversa rettangolare in diabase • Scorrimento del carrello dell’asse Y – su ampia superficie di appoggio in posizione perfettamente simmetrica. • Asse Z – in posizione pure perfettamente simmetrica e baricentrica rispetto all’asse Y • Guida di scorrimento e cannotto asse Z – in fibra di carbonio ad alta resistenza a sezione quadra. • Scorrimento di tutti gli assi tramite pattini ad aria di alta precisione. • Tutti gli scorrimenti sono contrastati Le originali soluzioni strutturali permettono prestazioni stabili e ripetitive nel tempo: tutta la struttura, comprese le colonne di sostegno dell’asse Y sono in granito; le guide di scorrimento dell’asse X sono esterne al piano di lavoro e la loro costruzione prismatica elimina i giochi durante le traslazioni; le guide di scorrimento dell’asse Y, costituite da doppia traversa, garantiscono una ampia superficie di appoggio e la posizione perfettamente baricentrica dell’asse Z riduce la possibilità di errori di rollio, beccheggio ed imbardata; la costruzione in fibra di carbonio del cannotto dell’asse Z rende questo asse leggero, estremamente rigido e non influenzabile dalle variazioni termiche.
