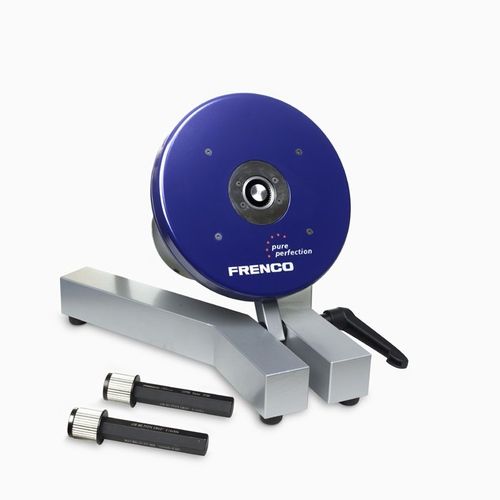

Apparecchio di misura delle dimensioni VM

per pignoni

Strumenti con profilo di guida AVM nx2, IVM nx2 e treppiede IVM 3x1 Disponibile per scanalature interne ed esterne Il profilo di guida è adattato a quello del pezzo da ispezionare La dimensione delle sfere viene ispezionata in pochi secondi in più posizioni contemporaneamente Al posto delle sfere di misura si utilizzano dischi radiali per ridurre al minimo l'usura L'elettronica di misura permette di valutare la dimensione diametrale lungo la larghezza del dente Vengono registrate la coronatura e la conicità Valutazione tramite il software FRENCO LdynPro Banco scorrevole orizzontale per strumenti AVM nx2 Manipolazione più semplice per gli steli lunghi Piano di misura fisso all'interno del percorso longitudinale Studio di tipo 1: Ripetibilità per DoP media ≤ 1,3 μm Studio di tipo 2: Tmin per DoP media = 18 µm (R&R ≤ 20%)
