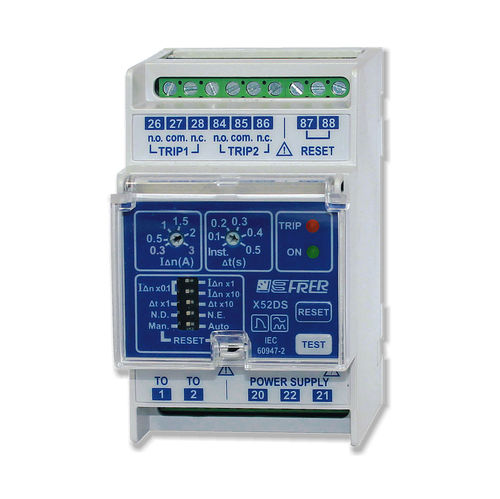

Relè di protezione con dispersione a terra X52DSX

ACper trasformatoresu guida DIN

Relè differenziali di terra Tipo A/AC modulare, 3 mod. DIN Il relè diff€erenziale di terra è un apparecchio elettronico di protezione, a microprocessore, progettato per rilevare la corrente di fuga a basso livello o lo squilibrio di corrente dovuto alla perdita d’isolamento dei conduttori o dell’apparecchiatura che si desidera proteggere. La corrente viene rilevata attraverso il trasformatore di corrente di tipo toroidale FRER cod. TDC… o TDA…, all’interno del quale devono passare tutti i conduttori del circuito che si desidera proteggere. Il microprocessore realizza le seguenti funzioni: • Taratura della corrente di intervento (TRIP) da 30mA a 30A in 3 campi: 30÷300 mA, 300mA÷3 A, 3÷30A. • Taratura del tempo di non intervento da istantaneo a 5s in 2 campi: ist.÷0,5s, 0,2÷5s • Comandi verso uno/due relè di intervento (TRIP). • Test dei relè di uscita. • Ripristino manuale (locale o remoto) o automatico programmabile. • Controllo continuo della connessione del toroide con intervento dei contatti di uscita in caso di esito negativo. L’ ampia scala di corrente permette una facile scelta del valore della corrente d’intervento in modo tale da mantenere i valori delle tensioni di contatto al di sotto di 50V come richiesto dalle norme CEI 64-8. Lo strumento , grazie ai filtri utilizzati sui circuiti d’ingresso è immune ai disturbi esterni. Il funzionamento è assicurato anche con correnti di€erenziali alternate sinusoidali e continue pulsanti, che siano applicate bruscamente o che aumentino lentamente (tipo A ).
