Analizzatore per reti elettriche trifase Q96B4W

di qualità di energiada integraredigitale

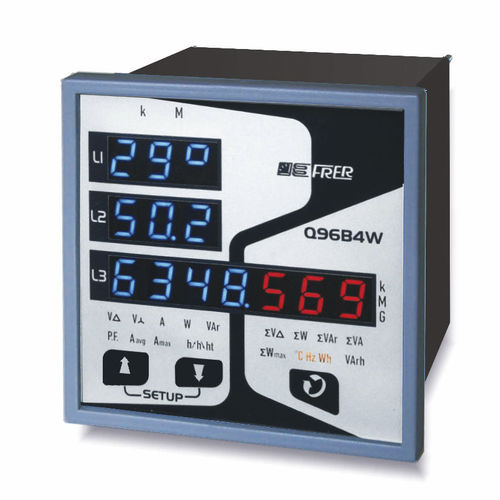

Analizzatore di rete con display LED - Versione High Performance Analizzatore multifunzione adatto per l’impiego in sistemi trifase a tre o quattro fili con carico squilibrato, anche in presenza di forme d’onda distorte. Permette la visualizzazione di tutte le principali grandezze caratteristiche di una rete elettrica, compresi i valori di Energia Attiva e Reattiva, (16 grandezze, 32 misure) su un unico strumento, mediante 3 display a Led BLU, sui quali compaiono i valori relativi alle tre fasi, più un quarto display a Led ROSSO per la visualizzazione delle grandezze di sistema. La scelta delle misure visualizzate avviene in modo indipendente per ognuna delle due sezioni (grandezze di fase e grandezze di sistema), consentendo così una più completa supervisione dello stato della rete. Le indicazioni del tipo di misura in corso e del moltiplicatore kilo o Mega da applicare, sono realizzate mediante simboli luminosi di facile ed immediata identificazione. In opzione, può essere dotato di una interfaccia di comunicazione (Modbus RTU - Ethernet - IEC61850 - PROFIBUS) e di 2 uscite allarmi programmabili in alternativa come uscite impulsive per la ritrasmissione delle energie attiva e reattiva. DATI TECNICI display LED 4 (h 10mm) visualizzazione massima .3 cifre - (999) posizione punto decimale automatica - LED di stato simboli luminosi - aggiornamento letture 1 sec tipo di misura TRMS precisione di base ±0,5% tensione nominale di ingresso Un 100÷400V corrente nominale di ingresso In 1-5A campo di ingresso(1) 10÷120% Un; 5÷120% In frequenza di funzionamento 45÷65Hz rapporto TV (primario max.) 1000kV rapporto TA (primario max.) 10000A sovraccarico permanente 1,2 Un; 2In
