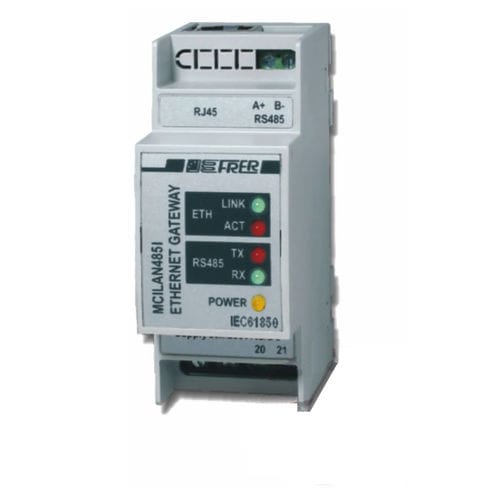

Gateway Ethernet MCILAN485I

di comunicazionedi mediaIP

La nuova norma internazionale IEC61850 definisce un protocollo di comunicazione orientato alla supervisione, controllo e protezione dei sistemi di generazione, trasporto e distribuzione dell’energia elettrica. Queste sono alcune delle sue caratteristiche principali: - Un unico protocollo utilizzabile in tutti i livelli dell’impianto, da quello di campo a quello di supervisione. - Un'alta standardizzazione ed una accurata e chiara definizione delle funzioni e dei servizi coinvolti. - L’adozione della rete Ehternet come mezzo di trasmissione, mantenendo comunque la possibilità di evolvere verso altri mezzi. Ogni gateway IEC61850 è dotato di un Web-server di configurazione integrato (accessibile digitando il relativo indirizzo IP sulla barra degli indirizzi di qualsiasi browser Web di propria scelta), utilizzato per configurare alcuni dettagli funzionali del gateway stesso, alcuni comportamenti del protocollo IEC61850, e monitorare, nel processo di messa in servizio, il corretto funzionamento del sistema. DATI TECNICI interfaccia Ethernet IEEE802.3, IEEE802.3u protocollo IEC61850 Ed. 1-2 + HTTP velocità 10/100 Mbps connessione 1 x RJ-45 interfaccia seriale RS 485 Master connessione morsetti a vite / protocollo ModBus RTU stop bits 1, 2 parity bits odd, even, none baud rate 9600, 19200, 38400 bps segnali RS485: Data+, Dataprotezione ESD ESD protection 15 kV
